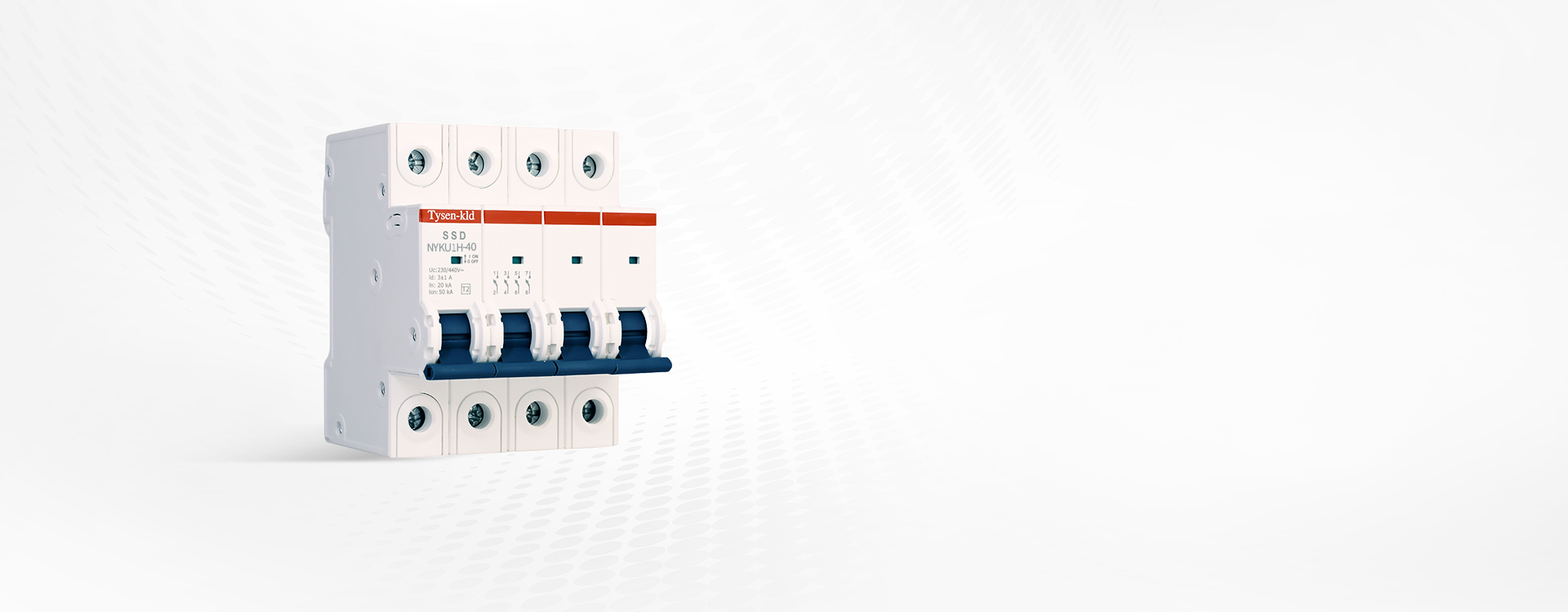

電涌后備保護斷路器
NYKU1H-I系列 T1級（15-25KA））
NYKU1H系列 T2級 （10-120KA）
簡潔
高效
安全
全面

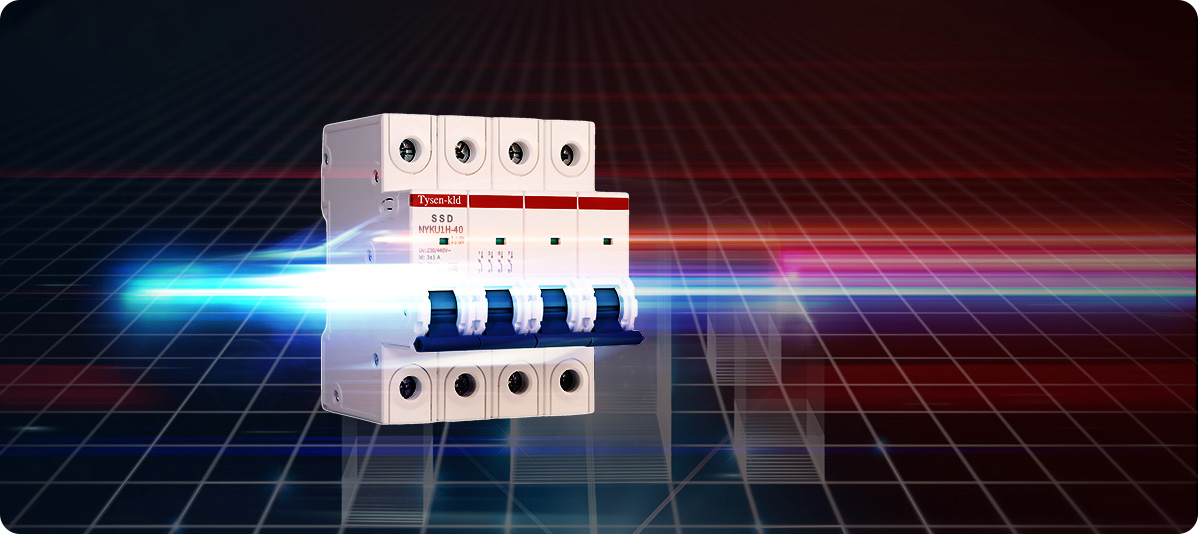

產品概述
NYKU1H系列電涌后備保護斷路器主要用于保護電器或電力設備免受電涌的傷害。具有快速響應和低阻抗特性，可以在極短的時間內將高電壓和過電流引入大地，從而保護后級設備和線路的安全。這對于需要高度可靠性和數據安全的環境尤其重要。
產品特點
有效性
與常規MCB保護方案相比在電涌發生時其兩端的殘壓更低，因此設備可以得到更好的保護。
精確性
當SPD有雷電流通過時，裝置不會出現誤扣，使電氣設備防雷始終處于有效狀態。
安全系數高
對通過的工頻電流和雷電流實現選擇性分?jǐn)?，能有效避免SPD發生熔穿短路，避免造成嚴重火災事故。
符合規范要求
符合國家和國際電氣安全標準，確保了合法性和可靠性，增強用戶信心。
技術參數
NYKU1H-I系列電涌后備保護斷路器技術參數
| 型號規格 | NYKU1H-I 15 | NYKU1H-I 25 |
| 額定工作電壓Ue | 230V/400V | |
| 額定絕緣電壓Ui | 400V | |
| 極數 | 1P、2P、3P、4P | |
| 配合SPD類別 | I 類（T1） | |
| 波形 | 10/350us | |
| 沖擊電流Iimp | 15kA | 25kA |
| 標稱放電電流In | 15KA/25kA | 15KA/25kA |
| 電流脫扣值Io | 3A±1A | |
| 工頻短路電流分?jǐn)鄷r(shí)間Tos | ≤40ms | |
| 工頻負載電流分?jǐn)鄷r(shí)間Tos | ≤50ms | |
NYKU1H系列電涌后備保護斷路器技術參數
| 型號規格 | NYKU1H-10 | NYKU1H-20 | NYKU1H-40kA | NYKU1H-60kA |
| 額定工作電壓Ue | 230V/400V | |||
| 額定絕緣電壓Ui | 500V | |||
| 極數 | 1P、2P、3P、4P | |||
| 配合SPD類別 | II 類（T2） | |||
| 波形 | 8/20us | |||
| 最大放電電流Imax | 10kA | 20kA | 40kA | 60kA |
| 標稱放電電流In | 5kA | 10kA | 20kA | 30kA |
| 電流脫扣值Io | 3A±1A | |||
| 工頻短路電流分?jǐn)鄷r(shí)間Tos | ≤40ms | |||
| 工頻負載電流分?jǐn)鄷r(shí)間Tos | ≤50ms | |||
NYKU1H系列電涌后備保護斷路器技術參數
| 型號規格 | NYKU1H-80kA | NYKU1H-100kA | NYKU1H-120kA |
| 額定工作電壓Ue | 230V/400V | ||
| 額定絕緣電壓Ui | 500V | ||
| 極數 | 1P、2P、3P、4P | ||
| 配合SPD類別 | II 類（T2） | ||
| 波形 | 8/20us | ||
| 最大放電電流Imax | 80kA | 100kA | 120kA |
| 標稱放電電流In | 40kA | 50kA | 60kA |
| 電流脫扣值Io | 3A±1A | ||
| 工頻短路電流分?jǐn)鄷r(shí)間Tos | ≤40ms | ||
| 工頻負載電流分?jǐn)鄷r(shí)間Tos | ≤50ms | ||
選型表
NYKU1H-I系列電涌后備保護斷路器
| NYKU1H | I | 15kA | 4P |
| 產品代號 | 使用類別 | 最大沖擊電流 | 極數代號 |
| NYKU1H： 電涌后備保護斷路器 |
I:T1級 | 15kA 25kA |
1P:1極 2P:2極 3P:3極 4P:4極 |
NYKU1H系列電涌后備保護斷路器
| NYKU1H | 10kA | 4P |
| 產品代號 | 最大放電電流 | 極數代號 |
| NYKU1H： 電涌后備保護斷路器 |
10kA 20kA 40kA 60kA 80kA 100kA 120kA |
1P:1極 2P:2極 3P:3極 4P:4極 |
技術參數
電涌后備保護斷路器
-
型號規格：NYKU1H-I 15kA/NYKU1H-I 25kA
額定工作電壓Ue：230V/400V
額定絕緣電壓Ui：400V
極數：1P、2P、3P、4P
配合SPD類別：I類（T1）
波形：10/350us
沖擊電流Iimp：15kA/25kA
標稱放電電流In：15kA、25kA/15kA、25kA
電流脫口值Io：3A±1A
工頻短路電流分?jǐn)鄷r(shí)間Tos：≤40ms
工頻負載電流分?jǐn)鄷r(shí)間Tos：≤50ms
-
型號規格：NYKU1H- 10kA/NYKU1H-20kA/NYKU1H-40kA/NYKU1H-60kA
額定工作電壓Ue：230V/400V
額定絕緣電壓Ui：500V
極數：1P、2P、3P、4P
配合SPD類別：II類（T2）
波形：8/20us
最大放電電流Imax：10kA/20kA/40kA/60kA
標稱放電電流In：5kA/10kA/20kA/30kA
電流脫口值Io：3A±1A
工頻短路電流分?jǐn)鄷r(shí)間Tos：≤40ms
工頻負載電流分?jǐn)鄷r(shí)間Tos：≤50ms
-
型號規格：NYKU1H- 80kA/NYKU1H-100kA/NYKU1H-120kA
額定工作電壓Ue：230V/400V
額定絕緣電壓Ui：500V
極數： 1P、2P、3P、4P
配合SPD類別：II類（T2）
波形：8/20us
最大放電電流Imax：80kA/100kA/120kA
標稱放電電流In：40kA/50kA/60kA
電流脫口值Io：3A±1A
工頻短路電流分?jǐn)鄷r(shí)間Tos：≤40ms
工頻負載電流分?jǐn)鄷r(shí)間Tos：≤50ms
注： ? 額定電流大于100A，標配3只保護級電流互感器
? 漏電互感器只有在選擇漏電保護功能的情況下才需要配置
選型表
電涌后備保護斷路器
-
產品代號：NYKU1H:電涌后備保護斷路器
使用類別：I:T1級
最大沖擊電流：15kA、25kA
極數代號：1P:1極、2P:2極、3P:3極、4P:4極
-
產品代號：NYKU1H:電涌后備保護斷路器
最大放電電流：10kA、20kA、40kA、60kA、80kA、100kA、120kA
極數代號：1P:1極、2P:2極、3P:3極、4P:4極
