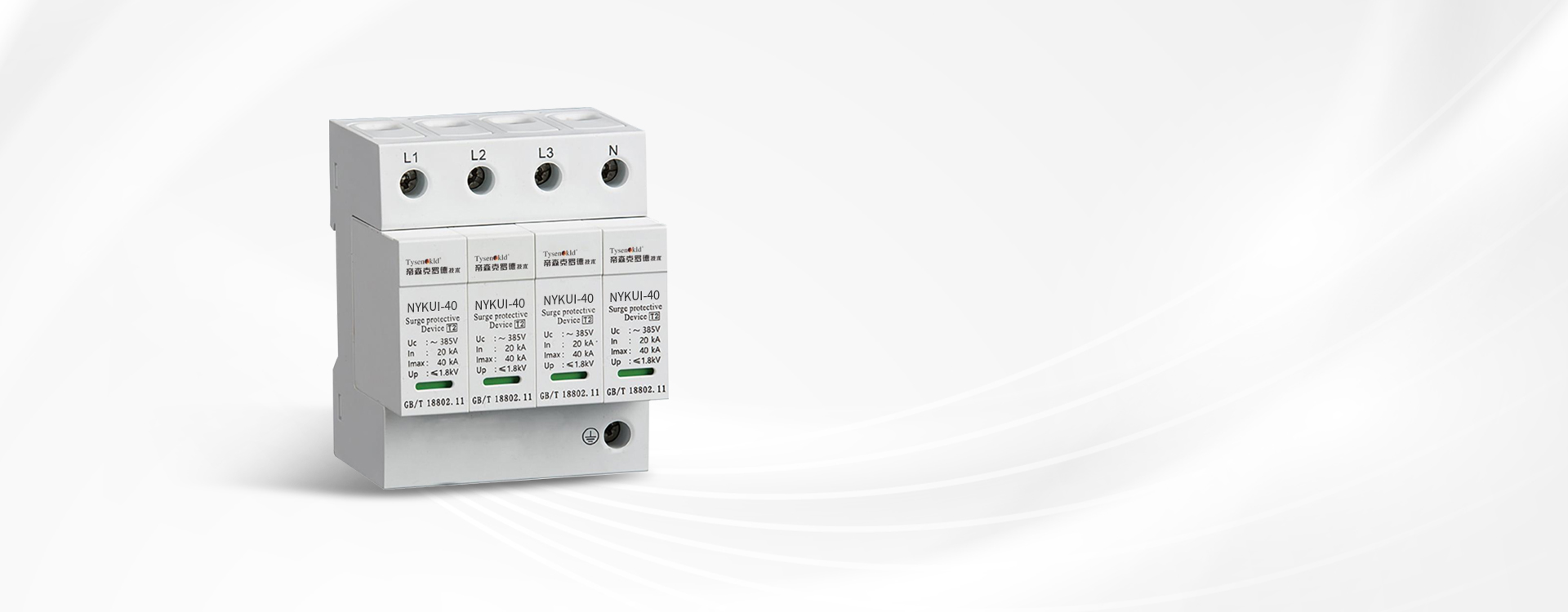

電涌保護器
NYKU1-I系列 T1級（15-50KA）
NYKU1系列 T2級 （10-160KA）
簡潔
高效
安全
全面
產品概述
NYKG系列隔離開關是一種主要用于隔離電源、倒閘操作、用以連通和切斷小電流電路的開關器件，穩定性高、操作方便，廣泛應用于工業、商業、住宅和基礎設施等領域，以便在進行任何形式的維護或故障修復時能夠提供必要的安全隔離。它們是電力系統安全管理的重要組成部分。
產品特點
響應快速
浪涌保護器能夠在極短的時間內（納秒級別）反應，從而確保在電壓浪涌到達設備前即被阻斷或減弱。
殘壓低、耐受高
通過限制電壓尖峰，有助于預防因電壓過高而引起的電氣火災。
高能觸頭、使用壽命長
頻繁的電壓波動可能會逐漸損壞負載電子設備的內部組件，而使用電涌保護器可以減少這種損害，延長設備的使用壽命。
體積小、規格全、使用簡單
模數化模塊，符合通用35mm導軌安裝要求，易于使用和維護。
技術參數
NYKU1-I系列電涌保護器技術參數
| 主要特性 | |||||||||||||||
| 執行標準 | GB/T18802.11/IEC61643-11 | ||||||||||||||
| 額定工作電壓Un | 230V/400V | ||||||||||||||
| 極數 | 1P、 2P、 3P、 4P | ||||||||||||||
| 實驗類型 | I 類（T1） | ||||||||||||||
| 波形 | 10/350us | ||||||||||||||
| 型號 | NYKU1-I 15kA | NYKU1-I 25kA | NYKU1-I 50kA | ||||||||||||
| 沖擊電流Iimp | 15kA | 25kA | 50kA | ||||||||||||
| 標稱放電電流In | 50kA | 50kA | 50kA | ||||||||||||
| 響應時間Ta | ≤100ns | ≤100ns | ≤100ns | ||||||||||||
| 最大工作持續工作電壓Uc（V） | 275 | 320 | 385 | 440 | 460 | 275 | 320 | 385 | 440 | 460 | 275 | 320 | 385 | 440 | 460 |
| 電壓保護水平Up（kV） | ≤1.5 | ≤1.6 | ≤2.0 | ≤2.2 | ≤2.5 | ≤1.8 | ≤2.0 | ≤2.2 | ≤2.4 | ≤2.5 | ≤2.3 | ≤2.5 | ≤2.5 | ≤3.0 | ≤3.2 |
NYKU1系列電涌保護器技術參數
| 主要特性 | ||||||||||||||||
| 執行標準 | GB/T18802.11/IEC61643-11 | |||||||||||||||
| 額定工作電壓Un | 230V/400V | |||||||||||||||
| 極數 | 1P、1P+N、2P、3P、3P+N、4P | |||||||||||||||
| 實驗類型 | II 類 (T2) | |||||||||||||||
| 波形 | 8/20us | |||||||||||||||
| 型號 | NYKU1-I 10kA | NYKU1-I 20kA | NYKU1-I 40kA | NYKU1-I 60kA | ||||||||||||
| 最大放電電流Imax | 10kA | 20kA | 40kA | 60kA | ||||||||||||
| 標稱放電電流In | 5kA | 10kA | 20kA | 30kA | ||||||||||||
| 響應時間Ta | ＜25ns | ＜25ns | ＜25ns | ＜25ns | ||||||||||||
| 最大工作持續工作電壓Uc（V） | 275 | 320 | 385 | 460 | 275 | 320 | 385 | 460 | 275 | 320 | 385 | 460 | 275 | 320 | 385 | 460 |
| 電壓保護水平Up（kV） | ≤0.8 | ≤1.2 | ≤1.2 | ≤1.2 | ≤1.0 | ≤1.2 | ≤1.4 | ≤1.6 | ≤1.2 | ≤1.4 | ≤1.6 | ≤2.0 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.2 |
| 防護等級 | IP20級 | |||||||||||||||
| 環境極限溫度 | -40℃~80℃ | |||||||||||||||
| 安裝形式 | 35mm標準電氣導軌 | |||||||||||||||
| 外殼顏色 | 淺灰色 | |||||||||||||||
NYKU1系列電涌保護器技術參數
| 主要特性 | ||||||||||
| 執行標準 | GB/T18802.11/IEC61643-11 | |||||||||
| 額定工作電壓Un | 230V/400V | |||||||||
| 極數 | 1P、1P+N、2P、3P、3P+N、4P | |||||||||
| 實驗類型 | II 類 (T2) | |||||||||
| 波形 | 8/20us | |||||||||
| 型號 | NYKU1-I 80kA | NYKU1-I 100kA | NYKU1-I 120kA | NYKU1-I 160kA | ||||||
| 最大放電電流Imax | 80kA | 100kA | 120kA | 160kA | ||||||
| 標稱放電電流In | 40kA | 50kA | 60kA | 80kA | ||||||
| 響應時間Ta | ＜25ns | ＜25ns | ＜25ns | ＜25ns | ||||||
| 最大工作持續工作電壓Uc（V） | 275 | 320 | 385 | 460 | 385 | 420 | 385 | 420 | 385 | 420 |
| 電壓保護水平Up（kV） | ≤0.8 | ≤1.2 | ≤1.2 | ≤1.2 | ≤2.4 | ≤2.5 | ≤2.5 | ≤2.65 | ≤3.0 | ≤3.2 |
| 防護等級 | IP20級 | |||||||||
| 環境極限溫度 | -40℃~80℃ | |||||||||
| 安裝形式 | 35mm標準電氣導軌 | |||||||||
| 外殼顏色 | 淺灰色 | |||||||||
選型表
NYKU1-I系列電涌保護器
| NYKU1 | I | 15kA | 4P | 385V | 附加功能 |
| 產品代號 | 使用類別 | 最大沖擊電流 | 極數代號 | 最大運行電壓 | 附加功能 |
| NYKU1： 電涌保護器 |
I:T1級 | 15kA 25kA 50kA |
1P:1極 2P:2極 3P:3極 4P:4極 |
275V 320V 385V 440V 460V |
X:遙信 |
注： NYKU1-I系列常規放電元器件為石墨間隙，其中NYKU1-I-15可做成放電元器件為芯片和石墨兩種。
芯片的可選帶遙信功能，石墨無法選遙信，X表示帶遙信功能，C代表芯片。
NYKU1系列電涌保護器
| NYKU1 | 40kA | 4P | 385V | 附加功能 |
| 產品代號 | 最大放電電流 | 極數代號 | 最大運行電壓 | 附加功能 |
| NYKU1： 電涌保護器 |
10kA 20kA 40kA 60kA 80kA 100kA 120kA 160kA | 1P:1極 1PN:1極+N 2P:2極 3P:3極 3PN:3極+N 4P:4極 |
275V 320V 385V 460V |
X:遙信 |
技術參數
-
執行標準：GB/T18802.11/IEC61643-11
額定工作電壓Un：230V/400V
極數：1P、2P、3P、4P
實驗類型：I類（T1）
波形：10/350us
型號：NYKU1-I 15kA/NYKU1-I 25kA/NYKU1-I 50kA
沖擊電流Iimp：15kA/25kA/50kA
標稱放電電流In：50kA
響應時間Ta：≤100ms
最大工作持續工作電壓Uc（V）：275、320、385、440、460
電壓保護水平Up（kV）：≤1.5(275V)、≤1.6(320V) 、≤2.0(385V) 、≤2.2(440V) 、≤2.5(460V) /≤1.8(275V) 、≤2.0(320V) 、≤2.2(385V) 、≤2.4(440V) 、≤2.5(460V) /≤2.3(275V) 、≤2.5(320V) 、≤2.5(385V) 、≤3.0(440V) 、≤3.2(460V)
-
執行標準：GB/T18802.11/IEC61643-11
額定工作電壓Un：230V/400V
極數：1P、1P+N、2P、3P、3P+N、4P
實驗類型：II類（T2）
波形：8/20us
型號：NYKU1- 10kA/NYKU1-20kA/NYKU1-40kA/NYKU1-60kA
最大放電電流Imax：10kA/20kA/40kA/60kA
標稱放電電流In：5kA/10kA/20kA/30kA
響應時間Ta：＜25ns
最大工作持續工作電壓Uc（V）：275/320/385/460
電壓保護水平Up（kV）：≤0.8(275V)、≤1.2(320V)、≤1.2(385V)、≤1.2(460V)/≤1.0(275V)、≤1.2(320V)、≤1.4(385V)、≤1.6(460V)/≤1.2(275V)、≤1.4(320V)、≤1.6(385V)、≤2.0(460V)/≤1.5(275V)、≤1.8(320V)、≤1.8(385V)、≤2.2(460V)
防護等級：IP20級
環境極限溫度：-40℃～80℃
安裝形式：35mm標準電氣導軌
外殼顏色：淺灰色
-
執行標準：GB/T18802.11/IEC61643-11
額定工作電壓Un：230V/400V
極數：1P、1P+N、2P、3P、3P+N、4P
實驗類型：II類（T2）
波形：8/20us
型號：NYKU1- 80kA/NYKU1-100kA/NYKU1-120kA/NYKU1-160kA
最大放電電流Imax：80kA/100kA/120kA/160kA
標稱放電電流In：40kA/50kA/60kA/80kA
響應時間Ta：＜25ns
最大工作持續工作電壓Uc（V）：275/320/385/420/460
電壓保護水平Up（KV）：≤0.8(275V)、≤1.2(320V)、≤1.2(385V)、≤1.2(460V)/≤2.4(385V)、≤2.5(420V)/≤2.5(385V)、≤2.65(420V)/≤3.0(385V)、≤3.2(420V)
防護等級：IP20級
環境極限溫度：-40℃～80℃
安裝形式：35mm標準電氣導軌
外殼顏色：淺灰色
選型表
-
產品代號：NYKU1:電涌保護器
使用類別：I:T1級
最大沖擊電流：15kA、25kA、50AkA
極數代號：1P:1極、2P:2極、3P:3極、4P:4極
最大運行電壓：275V、320V、385V、440V、460V
附加功能：X:遙信
注： NYKU1-I系列常規放電元器件為石墨間隙，其中NYKU1-I-15可做成放電元器件為芯片和石墨兩種。
芯片的可選帶遙信功能，石墨無法選遙信，X表示帶遙信功能，C代表芯片。
-
產品代號：NYKU1:電涌保護器
最大放電電流：10kA、20kA、40kA、60kA、80kA、100kA、120kA、160kA
極數代號：1P:1極、1PN:1極+N、2P:2極、3P:3極、3PN:3極+N、4P:4極
最大運行電壓：275V、320V、385V、460V
附加功能：X:遙信
