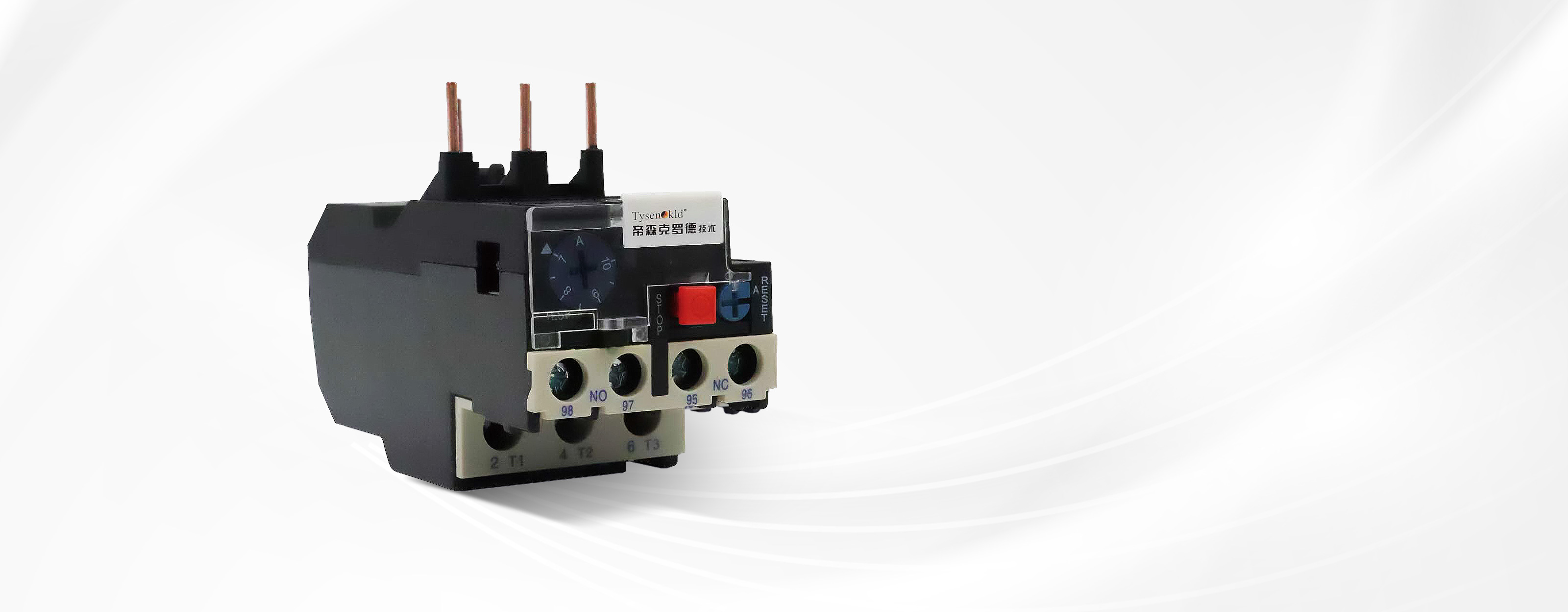

NYKR2系列
熱過載繼電器
（25-630A）
簡潔
高效
安全
全面
產品概述
NYKR2系列熱過載繼電器是一種用來保護電動機的保護裝置，主要功能是檢測電動機在運行過程中的電流是否超過額定值。其工作原理基于電流通過其控制電路產生的熱量來觸發保護動作。當出現過載時，可控制線路中的開關設備，實現過載保護，熱繼電器能夠有效地保護電動機在異常情況下不受損害，延長電動機的使用壽命。廣泛應用于工業等領域，可實現智能化控制和管理。
產品特點
簡單可靠
熱繼電器結構簡單，使用了基于物理熱膨脹原理的機械動作，這使得它們非?？煽?，故障率低。
成本效益
與其他類型的保護裝置相比，熱繼電器通常成本較低，易于安裝和維護，適合于各種規模的應用。
自動復位功能
大多數熱繼電器在觸發保護斷開電路后能在冷卻至正常溫度時自動復位，便于連續運行和減少停機時間。
延時特性
熱繼電器具有內在的時間延遲特性，可以等待電機短時間的超載，這對于避免不必要的頻繁跳閘非常有用。
選擇性保護
通過適當選擇熱繼電器的設置值，可以實現對特定電流水平的響應，增強系統的整體保護策略。
環境適應性
熱繼電器不易受外部電磁干擾影響，其性能使得在多種環境條件下均能相對穩定的工作。
技術參數
| 型號 | NYKR2-F25 | NYKR2-F36 | NYKR2-F95 | NYKR2-F150 | NYKR2-F220 | NYKR2-F630 | |
| 電流等級 | 25 | 36 | 95 | 150 | 220 | 630 | |
| 額定絕緣電壓 | 690V | 690V | 690V | 690V | 690V | 690V | |
| 斷相保護 | ● | ● | ● | ● | ● | ● | |
| 手動與自動復位 | ● | ● | ● | ● | ● | ● | |
| 溫度補償 | ● | ● | ● | ● | ● | ● | |
| 脫扣指示 | ● | ● | ● | ● | ● | ● | |
| 測試按鈕 | ● | ● | ● | ● | ● | ● | |
| 停止按鈕 | ● | ● | ● | ● | ● | ● | |
| 安裝方式 | 插入式或獨立式 | 插入式或獨立式 | 插入式或獨立式 | 插入式或獨立式 | 獨立式 | 獨立式 | |
| 輔助觸頭 | 1NO+1NC | 1NO+1NC | 1NO+1NC | 1NO+1NC | 1NO+1NC | 1NO+1NC | |
| 輔助回路 | AC-15 220V 額定電流A | 2.72 | 2.72 | 2.72 | 2.72 | 2.72 | 2.72 |
| AC-15 380V 額定電流A | 1.58 | 1.58 | 1.58 | 1.58 | 1.58 | 1.58 | |
| AC-13 220V 額定電流A | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
選型表
| NYKR2 | F25 | 附加功能 |
| 產品代號 | 殼架代號 | 附加功能 |
| NYKR2： 熱過載繼電器 |
F25 F36 F95 F150 F220 F630 |
獨立安裝底座 |
注：NYKR2-F220、NYKR2-F630屬于電子式熱過載繼電器，本體為獨立式安裝無需配安裝基座
NYKR2-F150安裝基座(獨立式)是與NYKR2-F150本體組成獨立導軌式安裝，NYKR2-F150安裝基座(組合式)是與NYKR2-F150本體組成組合式安裝，
可與NYKC2-115、NYKC2-150交流接觸器直接對接
技術參數
NYKR2系列熱過載繼電器
-
電流等級：25
額定絕緣電壓：690V
斷相保護：標配
手動與自動復位：標配
溫度補償：標配
脫扣指示：標配
測試按鈕：標配
停止按鈕：標配
安裝方式：插入式或獨立式
輔助觸頭：1NO+1NC
輔助回路AC-15 220V 額定電流：2.72A
輔助回路AC-15 380V 額定電流：1.58A
輔助回路DC-13 220V 額定電流：0.2A
-
電流等級：36
額定絕緣電壓：690V
斷相保護：標配
手動與自動復位：標配
溫度補償：標配
脫扣指示：標配
測試按鈕：標配
停止按鈕：標配
安裝方式：插入式或獨立式
輔助觸頭：1NO+1NC
輔助回路AC-15 220V 額定電流：2.72A
輔助回路AC-15 380V 額定電流：1.58A
輔助回路DC-13 220V 額定電流：0.2A
-
電流等級：95
額定絕緣電壓：690V
斷相保護：標配
手動與自動復位：標配
溫度補償：標配
脫扣指示：標配
測試按鈕：標配
停止按鈕：標配
安裝方式：插入式或獨立式
輔助觸頭：1NO+1NC
輔助回路AC-15 220V 額定電流：2.72A
輔助回路AC-15 380V 額定電流：1.58A
輔助回路DC-13 220V 額定電流：0.2A
-
電流等級：150
額定絕緣電壓：690V
斷相保護：標配
手動與自動復位：標配
溫度補償：標配
脫扣指示：標配
測試按鈕：標配
停止按鈕：標配
安裝方式：插入式或獨立式
輔助觸頭：1NO+1NC
輔助回路AC-15 220V 額定電流：2.72A
輔助回路AC-15 380V 額定電流：1.58A
輔助回路DC-13 220V 額定電流：0.2A
-
電流等級：220
額定絕緣電壓：690V
斷相保護：標配
手動與自動復位：標配
溫度補償：標配
脫扣指示：標配
測試按鈕：標配
停止按鈕：標配
安裝方式：插入式或獨立式
輔助觸頭：1NO+1NC
輔助回路AC-15 220V 額定電流：2.72A
輔助回路AC-15 380V 額定電流：1.58A
輔助回路DC-13 220V 額定電流：0.2A
-
電流等級：630
額定絕緣電壓：690V
斷相保護：標配
手動與自動復位：標配
溫度補償：標配
脫扣指示：標配
測試按鈕：標配
停止按鈕：標配
安裝方式：插入式或獨立式
輔助觸頭：1NO+1NC
輔助回路AC-15 220V 額定電流：2.72A
輔助回路AC-15 380V 額定電流：1.58A
輔助回路DC-13 220V 額定電流：0.2A
選型表
-
產品代號：NYKR2:熱過載繼電器
殼架代號：F25、F36、F95、F150、F220、F630
附加功能：獨立安裝底座
注： NYKR2-F220、NYKR2-F630屬于電子式熱過載繼電器，本體為獨立式安裝無需配安裝基座
NYKR2-F150安裝基座(獨立式)是與NYKR2-F150本體組成獨立導軌式安裝，NYKR2-F150安裝基座(組合式)是與NYKR2-F150本體組成組合式安裝，可與NYKC2-115、NYKC2-150交流接觸器直接對接
