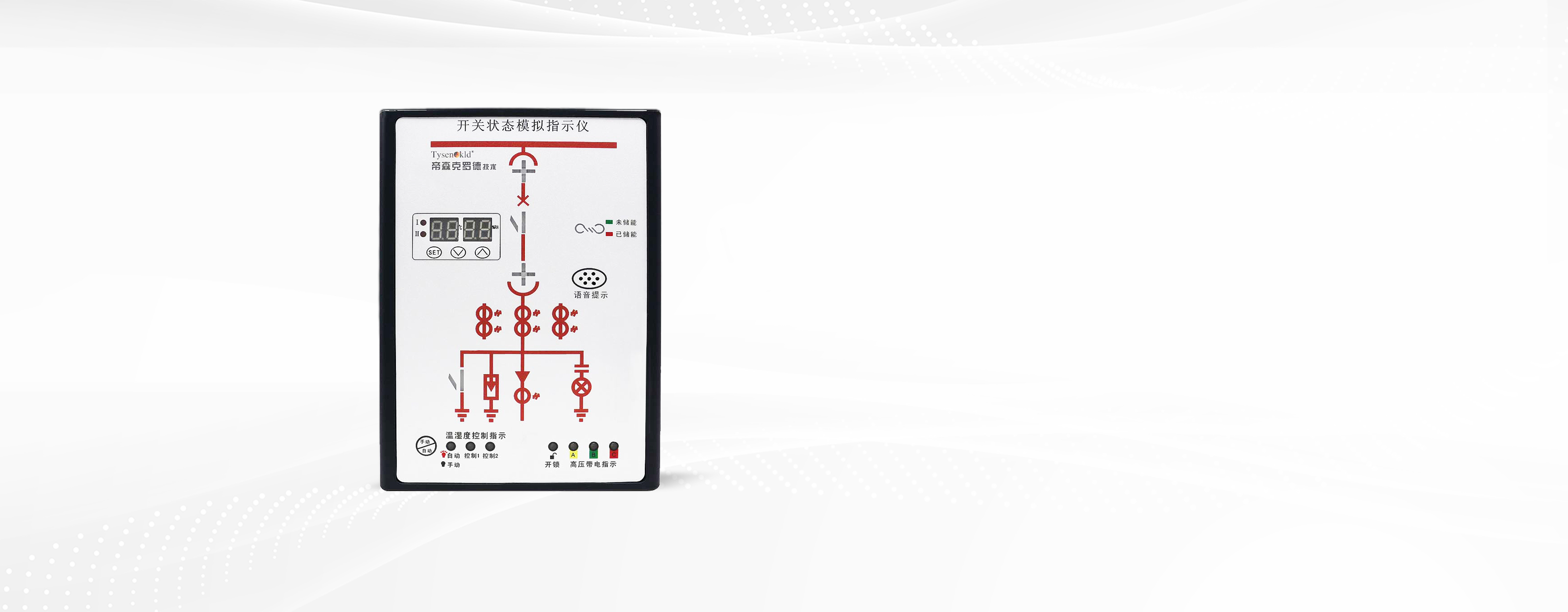

NPM10系列
開關狀態模擬指示儀
智能
快捷
安全
全面
產品概述
NPM10系列開關狀態指示儀根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖以及自動(手動)加熱除濕控制、濕度控制等多功能于一體，該產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性。
產品特點
- ● 具有動態一次模擬圖、帶電顯示及閉鎖、溫濕度控制功能。
- ● 支持人體感應、斷線報警、語音防誤提示等功能。
- ● 具有RS485通信接口，支持Modbus-RTU通訊協議。
技術參數
| 功能型號 | NPM10-ZG | NPM10-ZS |
| 動態模擬圖 | ■ | ■ |
| 語音防誤提示 | —— | ■ |
| 帶電顯示及閉鎖 | ■ | ■ |
| 驗電核相 | □ | □ |
| 溫濕度固定控制 | ■ | ■ |
| 溫濕度數碼顯示及控制 | —— | ■ |
| RS485通訊 | ■ | ■ |
| 斷線報警 | —— | ■ |
| 開孔尺寸 | 119x179mm | 130x195mm |
注：如需故障失電、超溫或超濕報警功能需選擇驗電核相功能。 ■ 代表標準配置、 □ 代表可選配置、 — 代表無此配置
選型表
| NMP10 | K | Y | 附加功能 |
| 產品代號 | 產品類別 | 顯示方式 | 附加功能 |
| NMP10： 開關柜指示及操控裝置 |
K：開關柜智能操控裝置 Z：開關狀態模擬指示儀 |
S：數碼顯示 Y：液晶顯示 G：無顯示 |
D：驗電核相 P：無線測溫 C0：測量數據 F：預分預合閃爍指示 S：自檢 B：獨立閉鎖電源 C：獨立閉鎖輸出 W：超溫報警 T：超濕報警 Z1：直流分閘測量 Z2：直流合閘測量 M：模擬量輸出 無：不帶 |
技術參數
-
動態模擬圖：標配
語音防誤提示：無
帶電顯示及閉鎖：標配
驗電核相：選配
溫濕度固定控制：標配
溫濕度數字顯示及控制：無
RS485通訊：標配
斷線報警：無
開孔尺寸：119x179mm
-
動態模擬圖：標配
語音防誤提示：標配
帶電顯示及閉鎖：標配
驗電核相：選配
溫濕度固定控制：標配
溫濕度數字顯示及控制：標配
RS485通訊：標配
斷線報警：標配
開孔尺寸：130x195mm
注： 如需故障失電、超溫或超濕報警功能需選擇驗電核相功能。 ■ 代表標準配置、 □ 代表可選配置、 — 代表無此配置
選型表
-
產品代號：NMP10:開關柜指示及操控裝置
產品類別：K:開關柜智能操控裝置、Z:開關狀態模擬指示儀
顯示方式：S:數碼顯示、Y:液晶顯示、G:無顯示
附加功能：D:驗電核相、P:無線測溫、C0:測量數據、F:預分預合閃爍指示、S:自檢、B:獨立閉鎖電源、C:獨立閉鎖輸出、W:超溫報警、T:超濕報警、Z1:直流分閘測量、Z2:直流合閘測量、M:模擬量輸出、無:不帶
