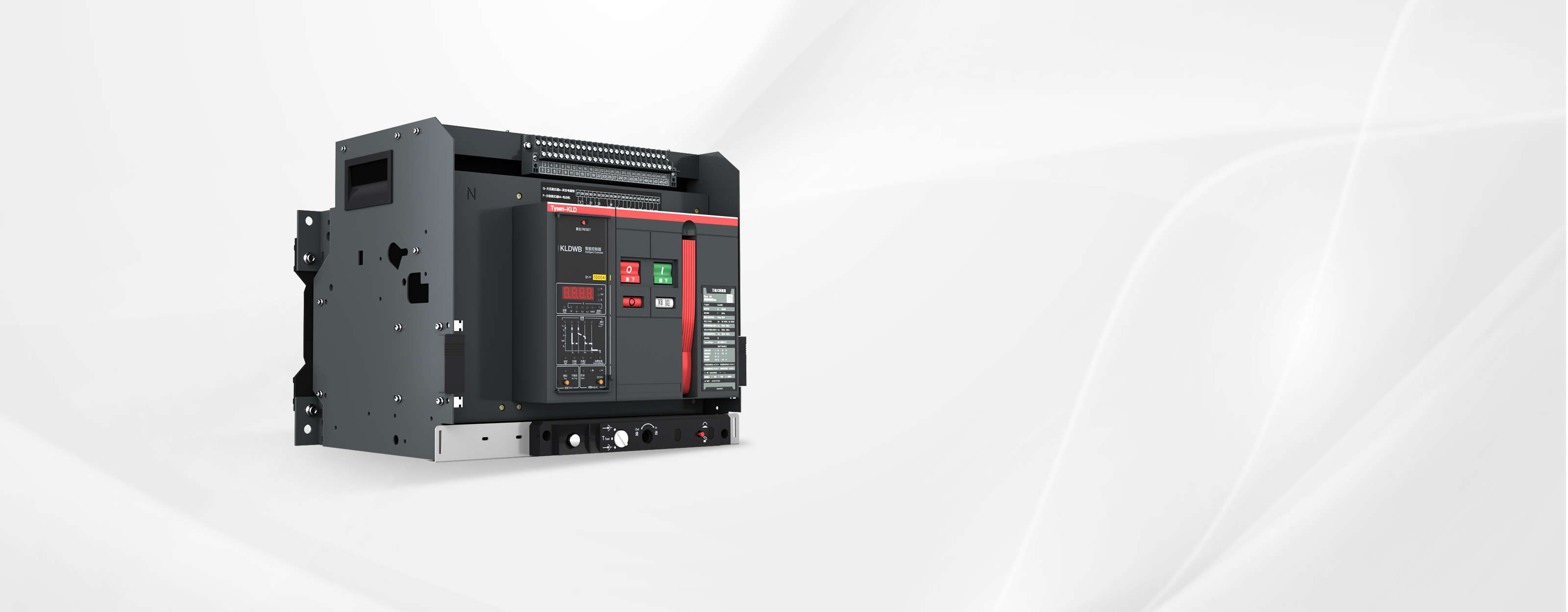

NYKW2系列
智能型萬能式斷路器
智能
高效
安全
全面
產品概述
NYKW2系列智能型萬能式斷路器，主要用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害。采用智能化控制單元，具有多種保護方式，提高供電可靠性。同時帶有開放式通訊接口進行四遙以滿足控制中心和自動化系統的要求。
NYKW2系列智能型萬能式斷路器符合GB14048.2《低壓開關設備和控制設備 低壓斷路器》和IEC60947-2《低壓開關設備和控制設備斷路器》等標準。
零飛弧

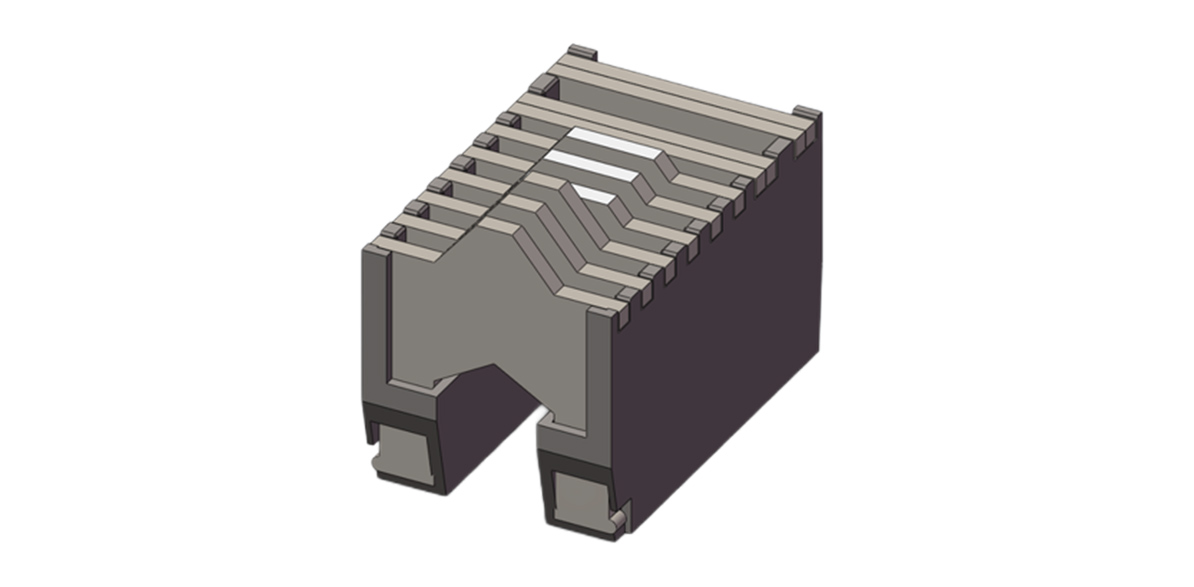

采用磁吹滅弧技術，多層金屬柵片滅弧結構，帶“V”型槽滅弧柵片交錯式排布，有效提高電弧電壓，同時滅弧室側壁采用產氣材料可增加滅弧室氣壓，推動電弧快速進入滅弧室，快速熄弧，使之成為零飛弧空氣斷路器。
分?jǐn)嗄芰Ω?/h2>

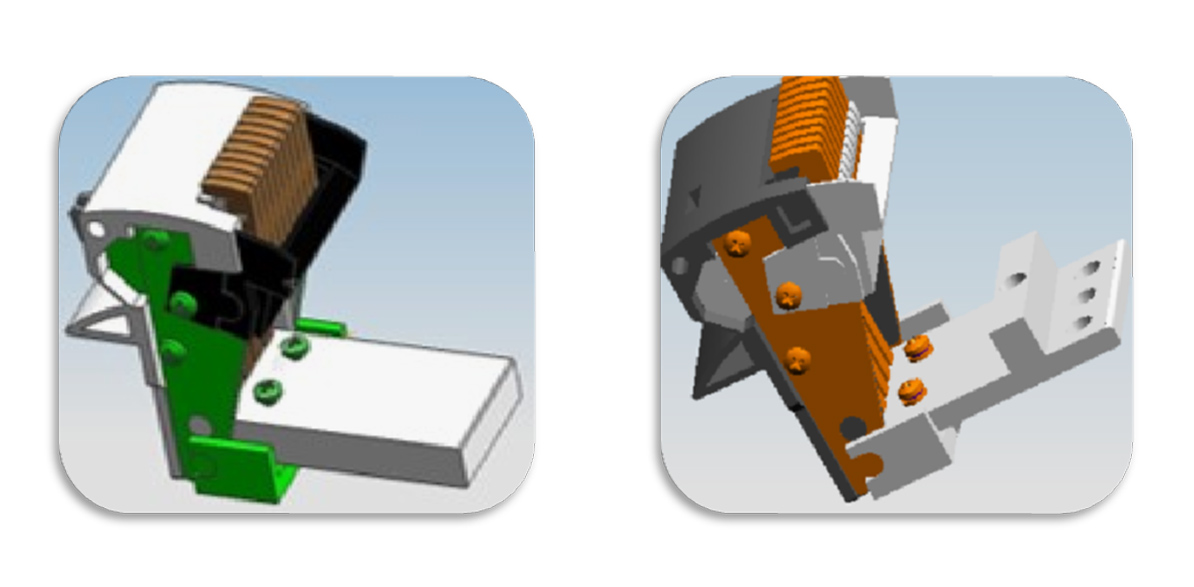

采用主、弧兩檔觸頭結構，額定電流由主觸頭承擔，電弧由弧觸頭承擔，因而電弧對主觸頭的燒損很小
新型觸頭支持設計，電動斥力補償為觸頭壓力，動熱穩定性更優。產氣材料包裹動靜觸頭，高壓氣體驅動電弧快速向滅弧室運動，觸頭電氣壽命更長。
主觸頭呈梳狀，由多片觸頭并聯而成，以減少電動斥力，增加散熱效應，有利于產品性能指標(可靠性、溫升、分?jǐn)嗄芰Φ?的提高。
智能化
NYKW2系列智能型斷路器依托各種傳感器技術、微電子技術和各種信息傳輸技術，將控制、測量及通信等功能融于一體，可以更好的完成開斷和保護任務；多種保護功能組合，適用于不同運用場景，以滿足控制中心和自動化系統的要求，實現斷路器的智能化操作。
豐富的擴展空間
可編程繼電器信號單元，區域連鎖(ZSI) ，負載監控，需量值測量等拓展單元，可滿足不同應用場合需求。
技術參數
基本技術參數表
| 型號 | 額定工作電壓Ue（V） | 額定絕緣電壓Ui(V)50Hz | 額定沖擊耐受電壓Uimp(V) | 殼架電流Inm(A) | 額定電流In(A) | 極數 | 短路分?jǐn)嗄芰?/td> | 額定短路接通能力Icm（kA）（峰值） | 額定短時耐受電流Icw（kA)/1s | N相額定電流In（A） | |||||
| 額定極限短路分?jǐn)嗄芰cu（kA） | 額定運行短路分?jǐn)嗄芰cs（kA） | ||||||||||||||
| AC400V | AC690V | AC400V | AC690V | AC 400V |
AC 690V |
AC 400V |
AC 690V |
||||||||
| NYKW2-2000 | AC400、690 | AC1000 | AC12000 | 2000 | 630 | 3、4 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | 100%In |
| 800 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | |||||||
| 1000 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | |||||||
| 1250 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | |||||||
| 1600 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | |||||||
| 2000 | 85 | 50 | 65 | 40 | 187 | 105 | 65 | 40 | |||||||
| NYKW2-3200 | 3200 | 2000 | 100 | 65 | 65 | 50 | 220 | 143 | 65 | 50 | |||||
| 2500 | 100 | 65 | 65 | 50 | 220 | 143 | 65 | 50 | |||||||
| 2900 | 100 | 65 | 65 | 50 | 220 | 143 | 65 | 50 | |||||||
| 3200 | 100 | 65 | 65 | 50 | 220 | 143 | 65 | 50 | |||||||
| NYKW2-4000 | 4000 | 3600 | 120 | 85 | 100 | 80 | 264 | 187 | 100 | 80 | 50%In | ||||
| 3600 | 120 | 85 | 100 | 80 | 264 | 187 | 100 | 80 | |||||||
| NYKW2-6300 | 6300 | 4000 | 120 | 80 | 100 | 65 | 264 | 165 | 100 | 65 | |||||
| 5000 | 120 | 80 | 100 | 65 | 264 | 165 | 100 | 65 | |||||||
| 6300 | 120 | 80 | 100 | 65 | 264 | 165 | 100 | 65 | |||||||
NYKW2系列控制器匯總
| 控制器型號 | NT-2L | NT-M | NT-2M | NT-3M | NT-2H | NT-3H |
| 顯示方式 | 電子式 | 數碼顯示 | 數碼顯示 | 液晶顯示 | 數碼顯示 | 液晶顯示 |
| 過載長延時保護 | ● | ● | ● | ● | ● | ● |
| 短路短延時保護 | 〇 | ● | ● | ● | ● | ● |
| 短路瞬時保護 | ● | ● | ● | ● | ● | ● |
| 接地故障保護 | 〇 | ● | ● | ● | ● | ● |
| 電流不平衡保護 | - | - | 〇 | 〇 | 〇 | 〇 |
| 功能試驗 | ● | ● | ● | ● | ● | ● |
| 故障記憶 | ● | ● | ● | ● | ● | ● |
| 信號觸點輸出 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 熱記憶 | ● | ● | ● | ● | ● | ● |
| 自診斷 | ● | ● | ● | ● | ● | ● |
| MCU工作指示 | ● | - | - | - | - | - |
| 電流柱狀顯示 | ● | - | - | - | - | - |
| 電流測量 | - | ● | ● | ● | ● | ● |
| MCR及越限跳閘 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 負載監控 | - | 〇 | 〇 | 〇 | 〇 | 〇 |
| 故障狀態指示及數值顯示 | ● | ● | ● | ● | ● | ● |
| 電壓測量 | - | 〇 | 〇 | 〇 | 〇 | 〇 |
| 功率因數 | - | - | 〇 | 〇 | 〇 | 〇 |
| 功率測量 | - | - | 〇 | 〇 | 〇 | 〇 |
| 電能測量 | - | - | 〇 | 〇 | 〇 | 〇 |
| 通訊功能 | - | - | - | - | ● | ● |
| 觸頭磨損指示功能 | - | - | ● | ● | ● | ● |
| 區域連鎖 | - | - | - | 〇 | - | 〇 |
| 諧波測量 | - | - | - | 〇 | - | 〇 |
| 電壓保護 | - | - | - | 〇 | - | 〇 |
| 電網歷史參數記憶 | - | - | 〇 | 〇 | 〇 | 〇 |
| 技術功能 | - | - | ● | ● | ● | ● |
說明：● 標配功能 〇 選配功能 - 無此功能
選型表
| NYKW2 | 2000 | 3P | 630A | M型 | 抽屜式水平接線 | 附加功能 |
| 產品代號 | 殼架等級 | 極數代號 | 額定電流 | 智能控制器 | 安裝方式 | 附加功能 |
| NYKW2： 智能型萬能式 斷路器 |
2000A 3200A 4000A 6300A |
3P:3極 4P:4極 |
630A 800A 1000A 1250A 1600A 2000A 2500A 2900A 3200A 3600A 4000A 5000A 6300A |
2L型 M型 2M型 3M型 2H型 3H型 |
固定式水平接線 抽屜式水平接線 固定式垂直接線 抽屜式垂直接線 |
欠壓脫扣器 失壓脫扣器 外置電流互感器(3P+N) 一鎖一鑰匙 兩鎖一鑰匙 三鎖兩鑰匙 鋼纜式機械聯鎖 |
技術參數
基本技術參數表
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：2000
額定電流In(A)：630
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：85（AC400V）；50（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：65（AC400V）；40（AC690V）
額定短路接通能力Icm（kA）（峰值）：187（AC400V）；105（AC690V）
額定短時耐受電流Icw（kA)/1s：65（AC400V）；40（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：2000
額定電流In(A)：800
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：85（AC400V）；50（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：65（AC400V）；40（AC690V）
額定短路接通能力Icm（kA）（峰值）：187（AC400V）；105（AC690V）
額定短時耐受電流Icw（kA)/1s：65（AC400V）；40（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：2000
額定電流In(A)：1000
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：85（AC400V）；50（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：65（AC400V）；40（AC690V）
額定短路接通能力Icm（kA）（峰值）：187（AC400V）；105（AC690V）
額定短時耐受電流Icw（kA)/1s：65（AC400V）；40（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：2000
額定電流In(A)：1250
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：85（AC400V）；50（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：65（AC400V）；40（AC690V）
額定短路接通能力Icm（kA）（峰值）：187（AC400V）；105（AC690V）
額定短時耐受電流Icw（kA)/1s：65（AC400V）；40（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：2000
額定電流In(A)：1600
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：85（AC400V）；50（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：65（AC400V）；40（AC690V）
額定短路接通能力Icm（kA）（峰值）：187（AC400V）；105（AC690V）
額定短時耐受電流Icw（kA)/1s：65（AC400V）；40（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：2000
額定電流In(A)：2000
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：85（AC400V）；50（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：65（AC400V）；40（AC690V）
額定短路接通能力Icm（kA）（峰值）：187（AC400V）；105（AC690V）
額定短時耐受電流Icw（kA)/1s：65（AC400V）；40（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：3200
額定電流In(A)：2000
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：100（AC400V）；65（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：65（AC400V）；50（AC690V）
額定短路接通能力Icm（kA）（峰值）：220（AC400V）；143（AC690V）
額定短時耐受電流Icw（kA)/1s：65（AC400V）；50（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：3200
額定電流In(A)：2500
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：100（AC400V）；65（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：65（AC400V）；50（AC690V）
額定短路接通能力Icm（kA）（峰值）：220（AC400V）；143（AC690V）
額定短時耐受電流Icw（kA)/1s：65（AC400V）；50（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：3200
額定電流In(A)：2900
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：100（AC400V）；65（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：65（AC400V）；50（AC690V）
額定短路接通能力Icm（kA）（峰值）：220（AC400V）；143（AC690V）
額定短時耐受電流Icw（kA)/1s：65（AC400V）；50（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：3200
額定電流In(A)：3200
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：100（AC400V）；65（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：65（AC400V）；50（AC690V）
額定短路接通能力Icm（kA）（峰值）：220（AC400V）；143（AC690V）
額定短時耐受電流Icw（kA)/1s：65（AC400V）；50（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：4000
額定電流In(A)：3600
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：120（AC400V）；85（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：100（AC400V）；80（AC690V）
額定短路接通能力Icm（kA）（峰值）：264（AC400V）；187（AC690V）
額定短時耐受電流Icw（kA)/1s：100（AC400V）；80（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：4000
額定電流In(A)：4000
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：120（AC400V）；85（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：100（AC400V）；80（AC690V）
額定短路接通能力Icm（kA）（峰值）：264（AC400V）；187（AC690V）
額定短時耐受電流Icw（kA)/1s：100（AC400V）；80（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：6300
額定電流In(A)：4000
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：120（AC400V）；80（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：100（AC400V）；65（AC690V）
額定短路接通能力Icm（kA）（峰值）：264（AC400V）；165（AC690V）
額定短時耐受電流Icw（kA)/1s：100（AC400V）；65（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：6300
額定電流In(A)：5000
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：120（AC400V）；80（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：100（AC400V）；65（AC690V）
額定短路接通能力Icm（kA）（峰值）：264（AC400V）；165（AC690V）
額定短時耐受電流Icw（kA)/1s：100（AC400V）；65（AC690V）
N相額定電流In（A）：100%In
-
額定工作電壓Ue（V）：AC400、690
額定絕緣電壓Ui(V)50Hz：AC1000
額定沖擊耐受電壓Uimp(V)：AC12000
殼架電流Inm(A)：6300
額定電流In(A)：6300
極數：3、4
額定極限短路分?jǐn)嗄芰cu（kA）：120（AC400V）；80（AC690V）
額定運行短路分?jǐn)嗄芰cs（kA）：100（AC400V）；65（AC690V）
額定短路接通能力Icm（kA）（峰值）：264（AC400V）；165（AC690V）
額定短時耐受電流Icw（kA)/1s：100（AC400V）；65（AC690V）
N相額定電流In（A）：100%In
NYKW2系列控制器匯總
-
顯示方式：電子式
過載長延時保護：●
短路短延時保護：〇
短路瞬時保護：●
接地故障保護：〇
電流不平衡保護：-
功能試驗：●
故障記憶：●
信號觸點輸出：〇
熱記憶：●
自診斷：●
MCU工作指示：●
電流柱狀顯示：●
電流測量：-
MCR及越限跳閘：〇
負載監控：-
故障狀態指示及數值顯示：●
電壓測量：-
功率因數：-
功率測量：-
電能測量：-
通訊功能：-
觸頭磨損指示功能：-
區域連鎖：-
諧波測量：-
電壓保護：-
電網歷史參數記憶：-
計數功能：-
-
顯示方式：數碼顯示
過載長延時保護：●
短路短延時保護：●
短路瞬時保護：●
接地故障保護：●
電流不平衡保護：-
功能試驗：●
故障記憶：●
信號觸點輸出：〇
熱記憶：●
自診斷：●
MCU工作指示：-
電流柱狀顯示：-
電流測量：●
MCR及越限跳閘：〇
負載監控：〇
故障狀態指示及數值顯示：●
電壓測量：〇
功率因數：-
功率測量：-
電能測量：-
通訊功能：-
觸頭磨損指示功能：-
區域連鎖：-
諧波測量：-
電壓保護：-
電網歷史參數記憶：-
計數功能：-
-
顯示方式：數碼顯示
過載長延時保護：●
短路短延時保護：●
短路瞬時保護：●
接地故障保護：●
電流不平衡保護：〇
功能試驗：●
故障記憶：●
信號觸點輸出：〇
熱記憶：●
自診斷：●
MCU工作指示：-
電流柱狀顯示：-
電流測量：●
MCR及越限跳閘：〇
負載監控：〇
故障狀態指示及數值顯示：●
電壓測量：〇
功率因數：〇
功率測量：〇
電能測量：〇
通訊功能：-
觸頭磨損指示功能：●
區域連鎖：-
諧波測量：-
電壓保護：-
電網歷史參數記憶：〇
計數功能：●
-
顯示方式：液晶顯示
過載長延時保護：●
短路短延時保護：●
短路瞬時保護：●
接地故障保護：●
電流不平衡保護：〇
功能試驗：●
故障記憶：●
信號觸點輸出：〇
熱記憶：●
自診斷：●
MCU工作指示：-
電流柱狀顯示：-
電流測量：●
MCR及越限跳閘：〇
負載監控：〇
故障狀態指示及數值顯示：●
電壓測量：〇
功率因數：〇
功率測量：〇
電能測量：〇
通訊功能：-
觸頭磨損指示功能：●
區域連鎖：〇
諧波測量：〇
電壓保護：〇
電網歷史參數記憶：〇
計數功能：●
-
顯示方式：數碼顯示
過載長延時保護：●
短路短延時保護：●
短路瞬時保護：●
接地故障保護：●
電流不平衡保護：〇
功能試驗：●
故障記憶：●
信號觸點輸出：〇
熱記憶：●
自診斷：●
MCU工作指示：-
電流柱狀顯示：-
電流測量：●
MCR及越限跳閘：〇
負載監控：〇
故障狀態指示及數值顯示：●
電壓測量：〇
功率因數：〇
功率測量：〇
電能測量：〇
通訊功能：●
觸頭磨損指示功能：●
區域連鎖：-
諧波測量：-
電壓保護：-
電網歷史參數記憶：〇
計數功能：●
-
顯示方式：液晶顯示
過載長延時保護：●
短路短延時保護：●
短路瞬時保護：●
接地故障保護：●
電流不平衡保護：〇
功能試驗：●
故障記憶：●
信號觸點輸出：〇
熱記憶：●
自診斷：●
MCU工作指示：-
電流柱狀顯示：-
電流測量：●
MCR及越限跳閘：〇
負載監控：〇
故障狀態指示及數值顯示：●
電壓測量：〇
功率因數：〇
功率測量：〇
電能測量：〇
通訊功能：●
觸頭磨損指示功能：●
區域連鎖：〇
諧波測量：〇
電壓保護：〇
電網歷史參數記憶：〇
計數功能：●
說明：● 標配功能 〇 選配功能 - 無此功能
選型表
-
產品代號：NYKW2：智能型萬能式 斷路器
殼架等級：2000A/3200A/4000A/6300A
極數代號：3P:3極/4P:4極
額定電流：630A/800A/1000A/1250A /1600A/2000A/2500A/2900A/3200A/3600A/4000A/5000A/6300A
智能控制器：2L型/M型/2M型/3M型/2H型 /3H型/
安裝方式：固定式水平接線/抽屜式水平接線/固定式垂直接線/抽屜式垂直接線
附加功能：欠壓脫扣器/失壓脫扣器/外置電流互感器(3P+N)/一鎖一鑰匙/兩鎖一鑰匙/三鎖兩鑰匙/鋼纜式機械 聯鎖
