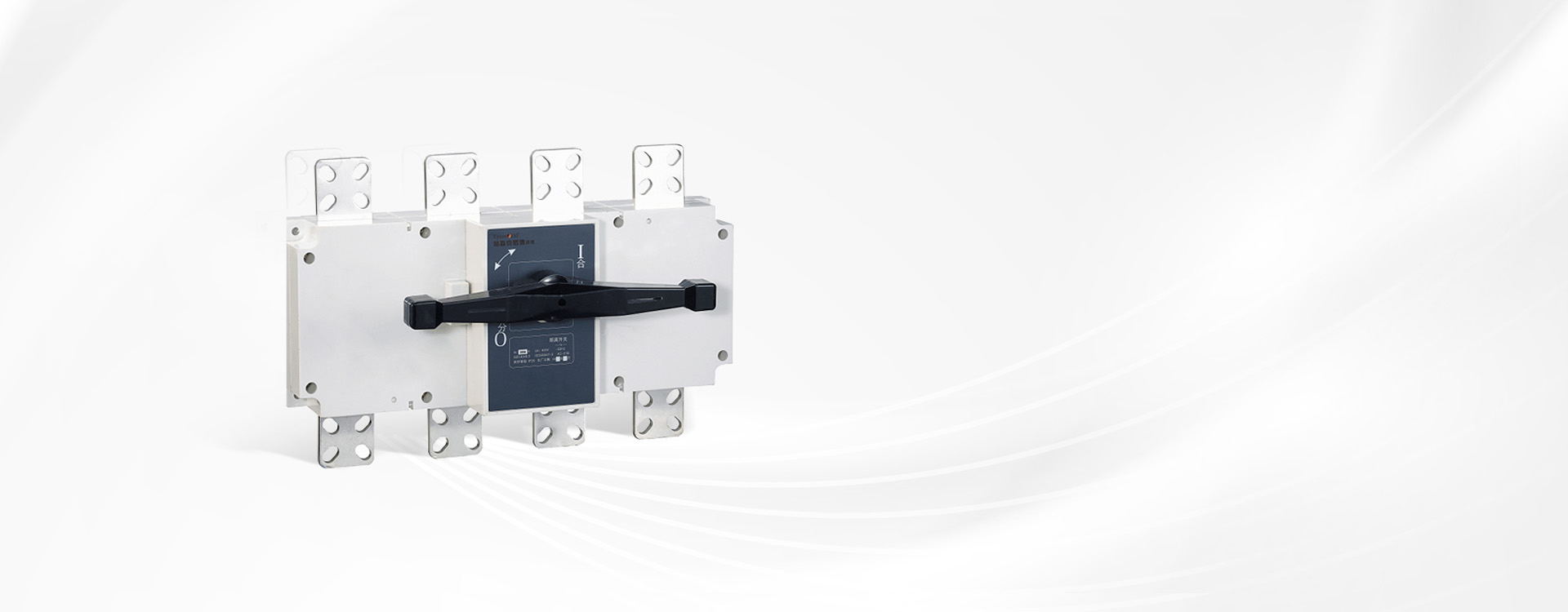

NYKG系列
隔離開關
（16-1600A）
簡潔
高效
安全
全面
產品概述
NYKG系列隔離開關是一種主要用于隔離電源、倒閘操作、用以連通和切斷小電流電路的開關器件，穩定性高、操作方便，廣泛應用于工業、商業、住宅和基礎設施等領域，以便在進行任何形式的維護或故障修復時能夠提供必要的安全隔離。它們是電力系統安全管理的重要組成部分。
產品特點
符合安全標準
隔離開關滿足安全標準和法規要求，保障人員和設備的安全。
多樣靈活的選擇
電流規格多樣，NYKG3系列操作方式可選本體操作和柜外手柄操作，并可選配輔助觸點及柜門連鎖，以滿足用戶的多種需求。
增強系統維護
通過使用隔離開關，可輕松的進行電氣系統的局部切斷，而不會影響到其他部分的供電和運行，這對于大型復雜系統尤為重要。
可靠的電氣性能
具備良好的電氣隔離性能，能夠安全切斷電氣設備與電源之間的直接電氣連接提升電氣設備的維護效率，保障維修人員安全。
- 環境溫度：-40°C~+70℃
- 海拔高度：≤2000m(高于2000m請致電Tysen-kld)
- 相對濕度：40℃時不超過50%RH，20℃時達到90%RH
- 適用類別：Ⅲ類
- 污染等級：3級
- 防護等級：IP20
- 使用類別：AC-23B
- 安裝方式：固定式板前接線
- 符合標準：GB/T14048.3《低壓開關設備和控制設備第3部分：開關、隔離器、隔離開關及熔斷器組合電器》
技術參數
NYKG1系列隔離開關
| 型號 | 額定工作電壓Ue（V） | 極數 | 額定電流In(A) | 適用海拔 | 額定短時耐受電流（kA/s） |
| NYKG1 | AC400 | 1P | 32、63、80、100 | ≤2000 | 20/1 |
| 2P | |||||
| 3P | |||||
| 4P |
NYKG3系列隔離開關
| 型號 | 額定工作電壓Ue（V） | 殼架電流Inm(A) | 額定電流In(A) | 額定絕緣電壓Ui(V) | 額定沖擊耐受電壓Uimp(kV) | 極數 | 額定短路接通分?jǐn)嗄芰cm（kA） | 額定短時 耐受電流（kA/s） |
| NYKG3-100 | AC400V | 100 | 16、20、25、32、40、 50、63、80、100 | 690 | 8 | 3P、 4P | 8 | 5/0.3 |
| NYKG3-160 | 160 | 63、80、100、125、160 | 17 | 10/1 | ||||
| NYKG3-250 | 250 | 180、200、225、250 | 800 | 17 | 10/1 | |||
| NYKG3-630 | 630 | 315、400、500、630 | 40 | 20/1 | ||||
| NYKG3-1600 | 1600 | 800、1000、1250、1600 | 1000 | 10 | 105 | 35/1 |
選型表
NYKG1系列隔離開關
| NYKG1 | 3P | 16A |
| 產品代號 | 極數代號 | 額定電流 |
| NYKG1: 小型隔離開關 |
3P:3極 4P:4極 |
16A、20A 25A、32A 40A、50A 63A、80A 100A |
NYKG3系列隔離開關
| NYKG3 | 100 | 3P | 16A | 附加功能 |
| 產品代號 | 殼架電流 | 極數代號 | 額定電流 | 附加功能 |
| NYKG3： 隔離開關 |
100A 160A 250A 630A 1600A |
3P:3極 4P:4極 |
16A、20A 25A、32A 40A、50A 63A、80A 100A、125A 160A、180A 200A、225A 250A、315A 350A、400A 500A、630A 800A 1000A 1250A 1600A |
J:柜外操作 F11:1開1閉 F22:2開2閉 |
技術參數
NYKG1系列隔離開關
-
額定工作電壓Ue（V）：AC230/400
極數：1P、2P、3P、4P
額定電流In(A)：32、63、 80、100
適用海拔：≤2000
額定短時耐受電流（kA/s）：20/1
NYKG3系列隔離開關
-
額定工作電壓Ue（V）：AC400
殼架電流 Inm(A) ：100
額定電流In(A)：16、20、25、32、40、 50、63、80、100
額定絕緣電壓Ui(V)：690
額定沖擊耐受電壓Uimp(kV) ：8
極數：3P、 4P
額定短路接通能力（kA）：8
額定短時 耐受電流 （kA/s）：5/0.3
-
型號：NYKG3-160
額定工作電壓Ue(V)：AC400
殼架電流Inm(A)：160
額定電流In(A)：63、80、100、125、160
額定絕緣電壓Ui(V)：AC690
額定沖擊耐受電壓Uimp(kV)：AC8
極數：3P、4P
額定短路接通能力(kA)：17
額定短時耐受電流(kA/s)：10/1
-
型號：NYKG3-250
額定工作電壓Ue(V)：AC400
殼架電流Inm(A)：250
額定電流In(A)：180、200、225、250
額定絕緣電壓Ui(V)：AC800
額定沖擊耐受電壓Uimp(kV)：AC8
極數：3P、4P
額定短路接通能力(kA)：17
額定短時耐受電流(kA/s)：10/1
-
型號：NYKG3-630
額定工作電壓Ue(V)：AC400
殼架電流Inm(A)：630
額定電流In(A)：315、400、500、630
額定絕緣電壓Ui(V)：AC800
額定沖擊耐受電壓Uimp(kV)：AC8
極數：3P、4P
額定短路接通能力(kA)：40
額定短時耐受電流(kA/s)：20/1
-
型號：NYKG3-1600
額定工作電壓Ue(V)：AC400
殼架電流Inm(A)：1600
額定電流In(A)：800、1000、1250、1600
額定絕緣電壓Ui(V)：AC1000
額定沖擊耐受電壓Uimp(kV)：AC10
極數：3P、4P
額定短路接通能力(kA)：105
額定短時耐受電流(kA/s)：35/1
選型表
-
產品代號：NYKG1:小型隔離開關
極數代號：3P:三極、4P:四極
額定電流：16A、20A、25A、32A、40A、50A、63A、80A、100A
-
產品代號：NYKG3:隔離開關
殼架電流：100A、160A、250A、630A、1600A
極數代號：3P:三極、4P:四極
額定電流：16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、315A、350A、400A、500A、630A、800A、1000A、1250A、1600A
附加功能：J:柜外操作、F11:1開1閉、F22:2開2閉
