產品特點
- 采用帝森克羅德在線監測技術，對斷路器機械特性進行在線監測，逾限自動報警（選配）；
- 采用帝森克羅德模塊化彈簧操作機構技術，實現機構免維護；
- 采用合資真空滅弧室固封極柱，確保質量穩定，性能優質；
- 引進馬來西亞鋅鈷合金六價鉻鈍化表面處理工藝，抗鹽霧試驗水平達300小時；
- 采用德國INA定制的銅基高壓力合金無油軸承，實現傳動自潤滑；
- 機械壽命30000次。
結構特點

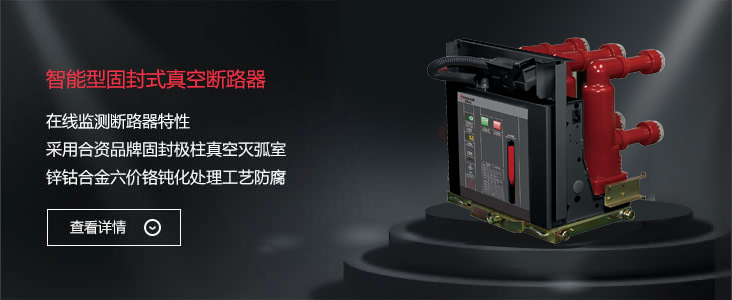

- VPN-12智能型真空斷路器采用帝森克羅德研發的模塊化彈簧操作機構，用合資固封極柱產品，其特征為：絕緣強度高，受環境因素影響小，導體間接觸面少，回路電阻低；同時由于合資產品的技術優勢及嚴格的質量管理體系，確保了產品質量的穩定和真空滅弧室的優質性能。
- VPN-12智能型真空斷路器采用帝森克羅德在線監測技術，對斷路器的機械特性進行實時監測，根據設定參數，在監測的相關技術參數逾限時自動報警，提醒維修人員及時檢修，防止斷路器帶故障運行。
- 產品可以單獨使用，也可用于中置式開關柜和固定式開關柜。并可方便與其他斷路器實現手車互換，具有廣泛的兼容性和互換性。
主要規格及技術參數
斷路器主要規格及技術參數
| 序號 | 名稱 | 單位 | 參數 | ||
|---|---|---|---|---|---|
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定工頻耐受電壓（1 min) | kV | 42/48 | ||
| 3 | 額定雷電沖擊／斷口耐受電壓（峰值） | kV | 75/85 | ||
| 4 | 額定頻率 | Hz | 50 | ||
| 5 | 額定電流 | A | 630-2500 | 630-3150 | 1250-4000 |
| 6 | 額定短路開斷電流 | kA | 20 25 | 31.5 | 40 |
| 7 | 額定短路關合電流 | kA | 50 63 | 80 | 100 |
| 8 | 額定峰值耐受電流 | kA | 50 63 | 80 | 100 |
| 9 | 額定熱穩定電流（有效值） | kA | 20 25 | 31.5 | 40 |
| 10 | 額定短路持續時間 | s | 4 | ||
| 11 | 額定短路開斷電流次數 | 次 | 30 | 30 | 20 |
| 12 | 機械壽命 | 次 | 30000 | 30000 | |
| 13 | 額定單個/背對背電容器組開斷電流 | A | 630/400(40kA為800/400) | ||
| 14 | 相間距 | mm | 1600A以下：210±1.5 2000A以上：275±1.5 |
||
| 15 | 動、靜觸頭允許磨損累積厚度 | mm | 3 | ||
| 16 | 三相分、合閘不同期性 | ms | ≤ 2 | ||
| 17 | 觸頭合閘彈跳時間 | ms | ≤2（40kA≤3） | ||
| 18 | 分閘時間 | ms | 20-50 | ||
| 19 | 合閘時間 | ms | 35-70 | ||
| 20 | 額定操作順序 | 0.3s 180s 0——CO——CO |
180s 180s 0——CO——CO |
||
| 21 | 操動機構抗腐蝕能力（鹽霧試驗） | h | 300 | ||
注：3150A及以上需要強制風冷。數據以最終出廠產品為準
