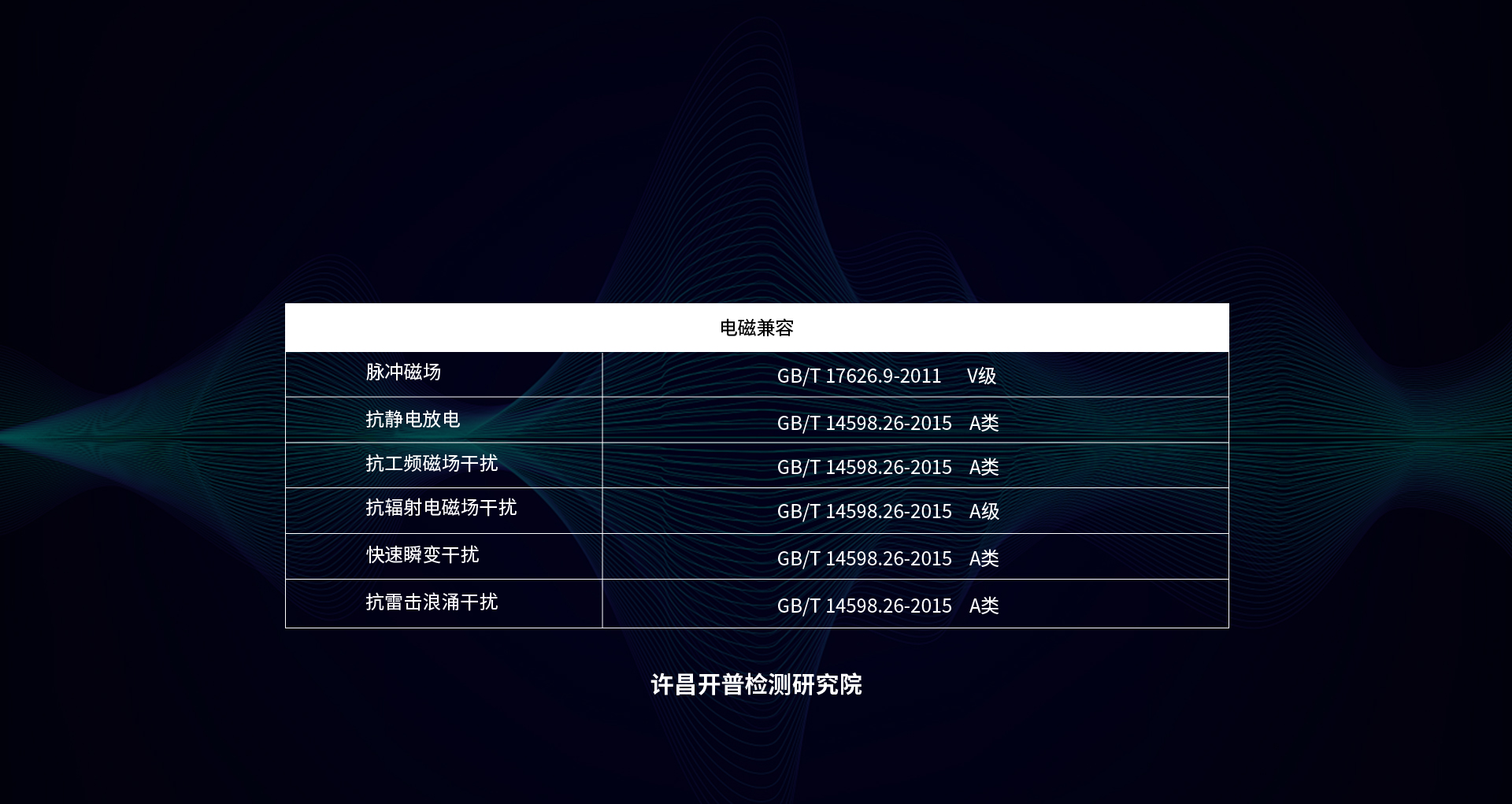

電磁兼容特性
抗電磁干擾：EMC實驗
專業級的抗電磁干擾設計，保證裝置的可靠性

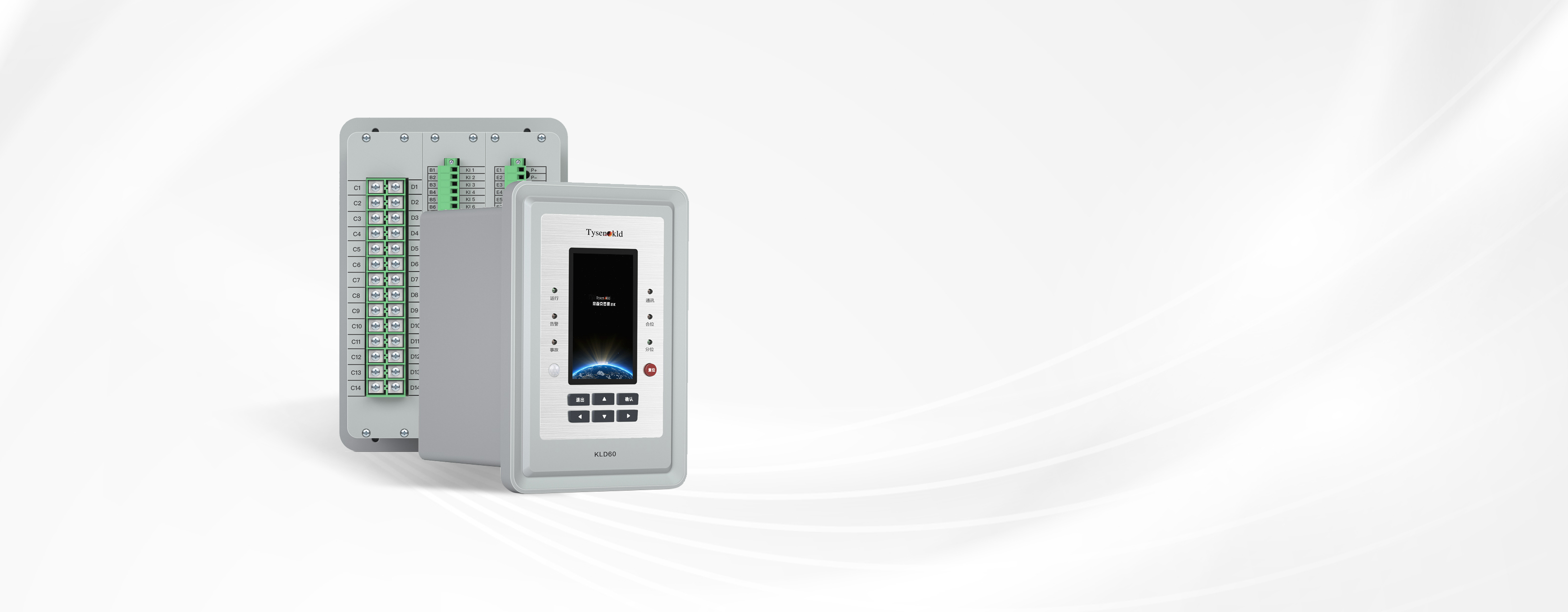

NPM60系列
微機測控保護裝置
智能
節能
安全
全面
廣泛應用于商業、住宅和基礎設施等領域，實現智能化控制和管理。
產品概述
NPM60系列微機測控保護裝置采用高集成芯片的微處理器，免維護設計，抗干擾性能好；具有相間電流速斷、過流、過電壓、過電壓、低電壓、零序過壓、重合閘、定時限零序過流、反時限零序過流、低壓零序保護、變壓器本體保護及非電量保護跳閘功能，廣泛應用于工業、商業、住宅和基礎設施等領域，用于保護電路和設備的安全。
產品特點
智能化顯示
紅外感應自動亮屏；一次主接線圖;開關位置；測量實時值等信息
可靠性設計
工業級元器件；專業的抗電磁干擾能力
高性能處理
采用高性能處理器；信息存儲能力優異；運行速度快
通訊多樣性
支持雙以太網；雙RS485的通訊接口
保護通用性
工通用型保護可根據現場具體用電環境進行調整
高精度測量
采用頻率跟蹤技術，消除基頻波動引起的計算誤差，準確計算基頻分量、諧波分量和序分量
技術參數
| 參數類型 | 指標 | |
| 工作電源 | 電壓范圍 | DC24V~AC/DC 265V |
| 頻率范圍 | 40Hz~60Hz | |
| 最大功耗 | 10W | |
| 電源跌落 | 200ms | |
| 控制電源 | 額定電壓 | AC/DC 220V (110V訂貨時需注明) |
| 過載能力 | 60%~120%Un 連續工作 | |
| 交流電流回路 | 額定電流 | 5A (1A訂貨時需注明) |
| 功率消耗 | <0.5VA | |
| 交流電壓回路 | 額定電壓 | 100/√3V |
| 功率消耗 | <0.5VA | |
| 環境特性 | 運行溫度 | -20℃~+65℃ |
| 存儲溫度 | -40℃~+80℃ | |
| 濕度 | 95% | |
| 機械強度 | 抗振動性 | GB7261-2016-12.1 Class I |
| 耐沖擊性 | GB7261-2016-12.2 Class I | |
| 地震 | GB7261-2016-12.3 Class I | |
| 絕緣等級 | 工頻介電耐受能力 | 2.5kV/50Hz，1分鐘 |
| 1.2/50μs沖擊波 | 5kV | |
| 測量及計量精度 | 電流/電壓 | ±0.2% |
| 相角 | ±0.5° | |
| 功率因數 | ±0.2% | |
| 頻率 | ±0.01Hz | |
| 直流量 | ±1% | |
| 功率 | ±0.5% | |
| 電度 | ±0.5% | |
選型表
| NMP60 | G | L | Y | 2 | 1 | 5 | M |
| 產品代號 | 保護類別 | 保護類型 | 防跳 | 操作電源 | 輸入電壓 | 輸入電流 | 附加功能 |
| NPM60： 微機測控保護裝置 |
G:通用保護 P: PT保護 B:備自投保護 D:差動保護 N:非電量保護 C:公共測控 F:防孤島 H:低頻低壓 |
L:線路保護 T:變壓器保護 M:電動機保護 C:電容器保護 B:母聯保護 R:后備保護 X:PT 并列及消諧 E:空 |
Y:帶防跳 N:不帶防跳 |
2: AC/DC 220V 1: DC110V 4: DC48V 3: DC24V |
1: 100V 3: 380V 0:無電壓輸入 |
5: 5A 1:1A 0:無電流輸入 |
M:模擬量輸出 |
注：變壓器差動保護測控裝置需與變壓器后備保護測控裝置配合使用
技術參數
-
工作電源
電壓范圍：DC24V~AC/DC265V
頻率范圍：40Hz~60Hz
最大功耗：10W
電源跌落：200ms
控制電源
額定電壓：AC/DC 220V(110V訂貨時需注明)
過載能力：60%~120%Un 連續工作
交流電流回路
額定電流：5A(1A訂貨時需注明)
功率消耗：＜0.5VA
交流電壓回路
額定電壓：100/√3V
功率消耗：＜0.5VA
環境特性
運行溫度：-20°C~+65°C
存儲溫度：-40°C~+80°C
濕度：95%
機械強度
抗振動性：GB7261-2016-12.1 Class I
耐沖擊性：GB7261-2016-12.2 Class I
地震：GB7261-2016-12.3 Class I
絕緣等級
工頻介電耐受能力:2.5kV/50Hz，1分鐘
1.2/50us沖擊波：5kV
測量及計量精度
電流/電壓：±0.2%
相角：±0.5°
功率因數：±0.2%
頻率：±0.01Hz
直流量：±1%
功率：±0.5%
電度：±0.5%
選型表
-
產品代號：NPM60:微機測控保護裝置
保護類別：G:通用保護、P:PT保護、B:備自投保護、D:差動保護、N:非電量保護、C:公共測控、F:防孤島、H:低頻低壓
保護類型：L:線路保護、T:變壓器保護、M:電動機保護、C:電容器保護、B:母聯保護、R:后備保護、X:PT并列及消諧、E:空
防跳：Y:帶防跳、N:不帶防跳
操作電源：2:AC/DC220V、1:DC110V、4:DC48V、3:DC24V
輸入電壓：1:100V、3:380V、0:無電壓輸入
輸入電流：5:5A、1:1A、0:無電流輸入
附加功能：M:模擬量輸出
注： 變壓器差動保護測控裝置需與變壓器后備保護測控裝置配合使用
