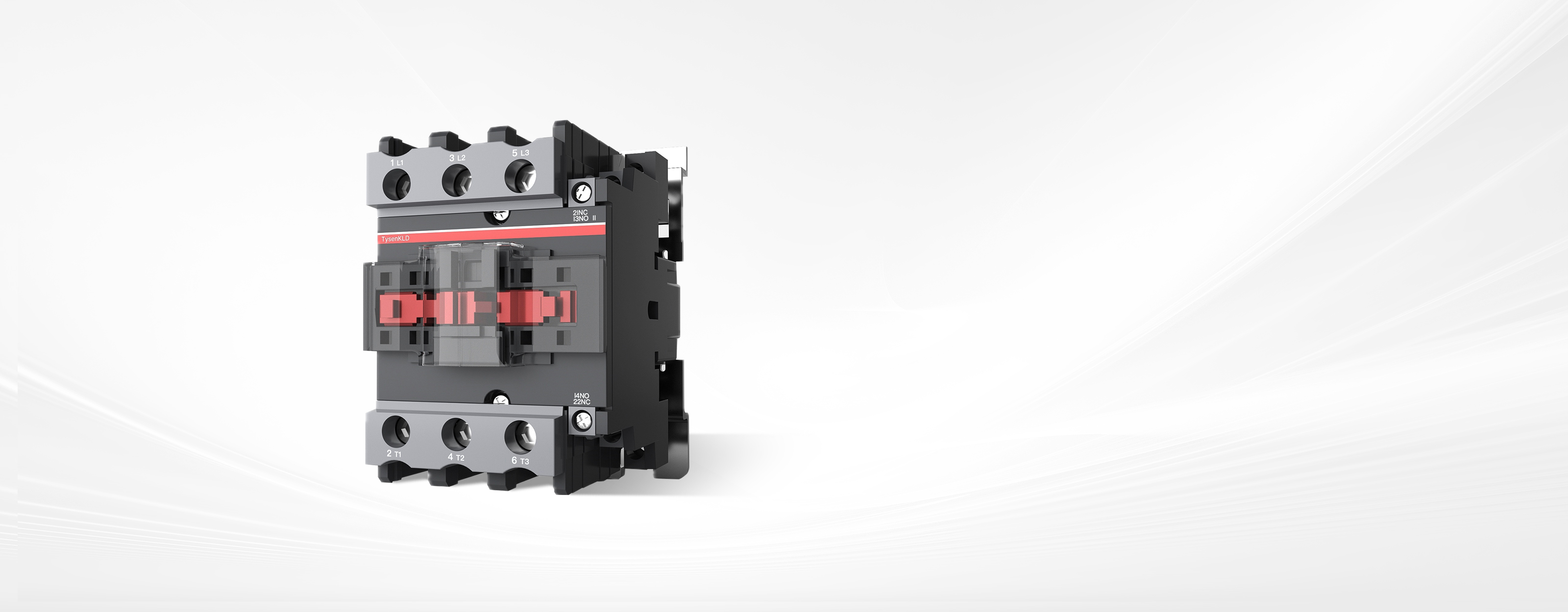

NYKC Series

AC Contactor

（9-800A）

Intelligent Efficient Safe Comprehensive

PRODUCT OVERVIEW

AC contactors are mainly used for controlling and protecting switches and equipment in electrical lines, which can connect and break the current of rated load circuits. With simple structure, reliable performance, high speed and various control modes, they are widely used in industry and other fields, realizing intelligent control and management.

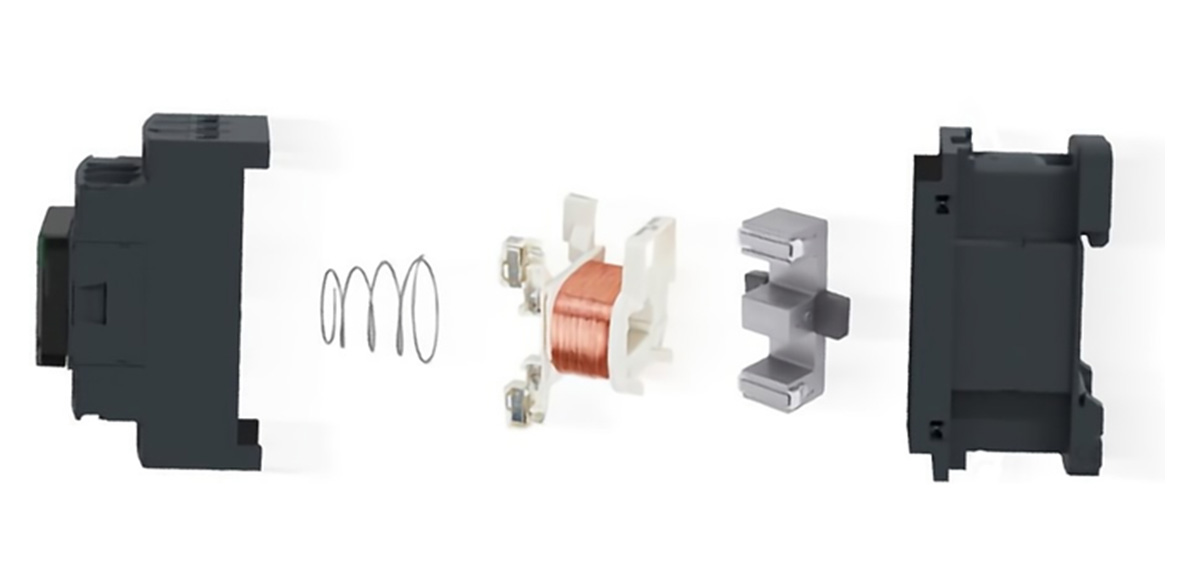

MORE RELIABLE DESIGN

NYKC series products are highly integrated into compact and simple structure. It uses dual-break contacts and is made of flame-retardant materials. We pursue high quality and manufacture the products with care to protect the safety of electricity consumption.

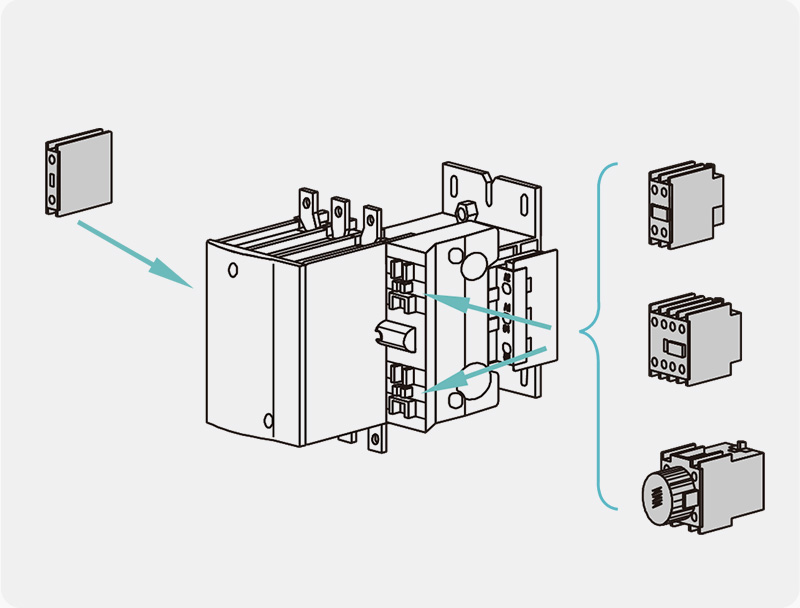

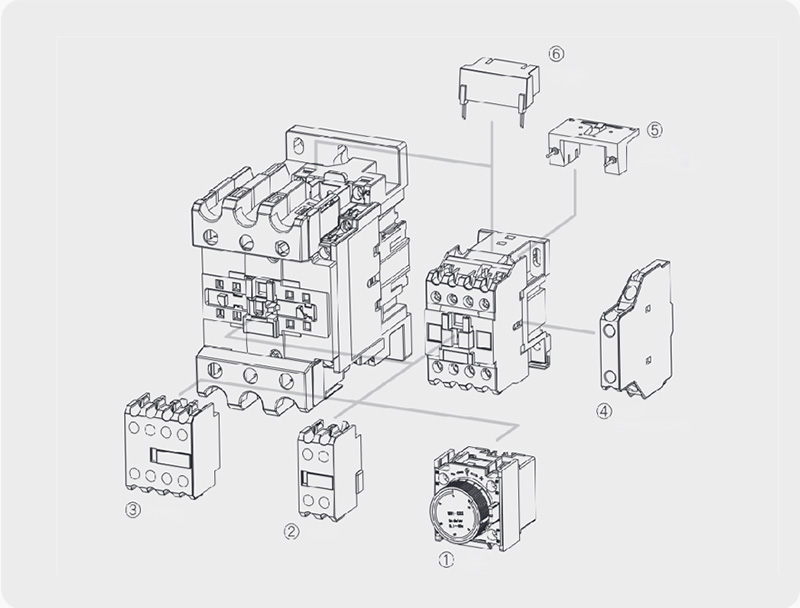

A VARIETY OF COMBINATION

NYKC series accessories adopt modular design. Auxiliary contacts on the top or the side, air delay head, surge suppressor and other accessories can be installed on the product; create the combination of products in the way of stacking blocks enabling more complex control functions and a wider range of applications.

STRONGER ADAPTABILITY

NYKC series products have long service life and good durability, which can withstand high frequency switching. Additionally, its small size for easy installation makes them suitable for a variety of industrial environments and household electricity conditions.

Technical parameters

NYKC2 Series AC Contactor

Model			NYKC2-09	NYKC2-12	NYKC2-18	NYKC2-25	NYKC2-32	NYKC2-40	NYKC2-50	NYKC2-65	NYKC2-80	NYKC2-95
Power Frequency(Hz) 50/60			50/60
Conventional thermal current lth（A）			20	20	32	40	50	60	80	80	125	125
Rated insulation voltage Ui（V) 690			690
Rated operating current le（A）	AC-3	380/415V	9	12	18	25	32	40	50	65	80	95
	AC-3	660/690V	7	9	12	18	27	34	39	42	49	49
	AC-4	380/415V	3.5	5	7.7	8.5	12	18.5	24	28	37	44
	AC-4	660/690V	1.5	2	3.8	4.4	7.5	9	12	14	17.3	21.3
Control power AC-3(kW)		220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	26
		380/415V	4	5.5	7.5	11	15	18.5	22	30	37	46
		660/690V	5.5	7.5	10	15	18.5	30	33	37	45	56
Operation frequency (times/h)		AC-3	1200				600
Operation frequency (times/h)		AC-4	300			150
Electrical life (10,000 times)		AC-3	100				80		60
Electrical life (10,000 times)		AC-4	20					15			10
Mechanical life (times)			1000				800				600
Coil	Rated control power voltage US(V)		AC：24V、36V、110V、220V、380V
	Pull-in voltage （V）		AC：0.85~1.1Us
	Release Voltage（V）		AC：0.2~0.75Us
	Coil power	Pull-in	76			110		230
	Coil power	Holding	9.4			11		32

Model			NYKC2-115	NYKC2-150	NYKC2-185	NYKC2-225	NYKC2-265	NYKC2-330	NYKC2-400	NYKC2-500	NYKC2-630	NYKC2-800
Power Frequency(Hz) 50/60			50/60
Conventional thermal current lth（A）			200	250	275	315	350	400	500	630	800	800
Rated insulation voltage Ui（V) 690			1000
Rated operating current le（A）	AC-3	380/415V	115	150	185	225	265	330	400	500	630	800
	AC-3	660/690V	86	107	118	135	170	225	305	355	460	485
	AC-4	380/415V	52	60	79	85	105	117	138	147	188	242
	AC-4	660/690V	49	57	69	82	98	107	135	145	170	215
Control power AC-3(kW)		220/230V	30	40	55	63	75	100	110	147	200	220
		380/415V	55	75	90	110	132	160	200	250	335	400
		660/690V	80	100	110	129	160	220	280	335	450	475
Operation frequency (times/h)		AC-3	1200				600
Operation frequency (times/h)		AC-4	300			150
Electrical life (10,000 times)		AC-3	60		50				30		20	15
Electrical life (10,000 times)		AC-4	15						8		5	3
Mechanical life (times)			1000				800				600
Coil	Rated control power voltage US(V)		AC：110V、220V、380V
	Pull-in voltage （V）		AC：0.85~1.1Us
	Release Voltage（V）		AC：0.2~0.75Us
	Coil power	Pull-in	550		810		1200	600	1000	1050	1500	1300
	Coil power	Holding	45		55		85	10	12	16	20	15

NYKC2-C Series Switching Capacitor AC Contactor

Model			NYKC2-18C	NYKC2-25C	NYKC2-32C	NYKC2-40C	NYKC2-50C	NYKC2-65C	NYKC2-80C	NYKC2-95C	NYKC2-115C	NYKC2-150C
Rated operating current （A）380V			18	25	32	40	50	65	80	95	115	150
Controllable capacitor capacity（Kvar）		230V	6.5	8.5	10	12	20	21	23	29	30	40
Controllable capacitor capacity（Kvar）		400V	12	16.7	20	21	32	38	42	50	60	80
Rated insulation voltage			690V
Surge control capacity			20In
Electrical life (10,000 times)			10	10	8	8	8	6	6	6	2	2
Operating characteristics			Pull-in：（85%-110%）Us; Release：（20%-75%）Us
Power consumption	Coil power (VA)	Pull-in	76	110	110	230	230	230	230	230	450	450
Power consumption	Coil power (VA)	Holding	9.4	11	11	11	32	32	32	32	22	22
Contact control capacity			AC-15 360VA DC-15 33W

NYKC2-N Series Reversible Contactor

Model		NYKC2-09N	NYKC2-12N	NYKC2-18N	NYKC2-25N	NYKC2-32N	NYKC2-40N	NYKC2-50N	NYKC2-65N	NYKC2-80N	NYKC2-95N
Rated operating current （A）380V		9	12	18	25	32	40	50	65	80	95
Controllable three-phase squirrel cage motor Power(kW)	230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	690V	5.5	7.5	10	15	18.5	30	33	37	45	55

NYKC2J Series household AC Contactor

Model	Rated currentIn（A）	Rated operating voltage Ue（V）	Number of main contacts				Control power
	Rated currentIn（A）		Number of main contacts				AC-7a
	AC-7a		1P	2P	3P	4P	230V	400V
NYKC2J-16	16	250V（1P、2P) 400V（3P、4P）	10.01	11、20、02	30、03	22、31、40、04	3.5	6.5
NYKC2J-20	20						4.5	8
NYKC2J-25	25						5.5	10
NYKC2J-32	32						8	12
NYKC2J-40	40						9	16
NYKC2J-63	63						14	25

Selection table

NYKC2 Series AC Contactor

NYKC2	40	11	3P	F4-22
Product code	Rated current	Auxiliary contact	Number of poles	Additional features
NYKC2: AC Contactor	09A、12A 18A、25A 32A、40A 50A、65A 80A、95A 115A 150A 185A 225A 265	10:1 opened 11:1 opened and 1 closed 20:2 opened 30:3 opened 22: 2 opened and 2 closed 31:3 opened 1 closed 40:4 opened	3P:3 pole 4P:4 pole	F4 (top-auxiliary contact) F8 (side-auxiliary contact) Air delay contact Interlocking mechanism Coil surge suppression module

Note: ? NYKC2-09 to 95 contactors can be installed with up to 2 side-auxiliary contacts and 1 top-auxiliary contact
? NYKC2-115 to 800 contactors can be installed with up to 2 sets of top-auxiliary contacts
? LA2 and LA3 are air delay contacts (1 normally opened and 1 normally closed), LA2 is power-on delay and LA3 is power-off delay
? 4-pole main contacts are classified into two modes
? 40: four normally opened main contacts
? 08: two normally opened and two normally closed main contacts

NYKC2-C Series Switching Capacitor AC Contactor

NYKC2-C	95	21	C	3P	Additional features
Product code	Rated current	Auxiliary contact	Application series	Number of poles	Additional features
NYKC2: AC Contactor	18A、25A 32A、40A 50A、65A 80A、95A 115A 150A	10:1 opened 11:1 opened and 1 closed 20:2 opened 02:2 closed 21:2 opened 1 closed 12:1 opened 2 closed	C:Switching capacitor	3P:3 pole	F8 (side-auxiliary contact)

Note: Switching capacitor contactors can be installed with up to 2 F8 side-auxiliary contacts

NYKC2-N Series Reversible AC Contactor

NYKC2	40	11	3P	N	F4-22
Product code	Rated current	Auxiliary contact	Number of poles	Application series	Additional features
NYKC2: AC Contactor	09A、12A 18A、25A 32A、40A 50A、65A 80A、95A	10:1 opened 01:1 closed 11:1 opened and 1 closed	3P:omissible 4P:40	N: Reversible	F4 (top-auxiliary contact) F8 (side-auxiliary contact) Air delay contact Coil surge suppression module

Note: ? Note: LA2 and LA3 are air delay contacts (1 normally opened and 1 normally closed), LA2 is power-on delay and LA3 is power-off delay
? Reversible contactors can be installed with up to 2 side-auxiliary contacts (one on each side) and 2 top-auxiliary contacts (one for each contactor)

NYKC2J Series Household AC Contactor

NYKC2	J	40	22	1P
Product code	Type of application	Rated current	Number of main contacts	Number of poles
NYKC2: AC Contactor	J: Household AC contactor	16A 20A 25A 32A 40A 63A	10:1 normally opened 01:1 normally closed 11:1 normally opened 1 normally closed 20:2 normally opened 02:2 normally closed 30: 3 normally opened 03: 3 normally closed 22:2 normally opened 2 normally closed 31: 3 normally opened 1 normally closed 40:4 normally opened 04:4 normally closed	1P 2P 3P 4P

Note: The specification of NYKC2J-16/31 is 4P, and the main contact is 3 normally opended and 1 normally closed

Technical Parameters

NYKC2 Series AC Contactor

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：20

Rated insulation voltage Ui（V）：690

Rated operating current le（A）/AC-3：9（380/415V）、7（660/690V）

Rated operating current le（A）/AC-4：3.5（380/415V）、1.5（660/690V）

Control power AC-3(kW)：2.2(220/230V)、4（380/415V）、5.5（660/690V）

Operation frequency (times/h)：1200（AC-3）、300（AC-4）

Electrical life (10,000 times)：100（AC-3）、20（AC-4）

Mechanical life (times) ：1000

Coil Rated control power voltage US(V)：AC 24V、36V、110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：76（Pull-in）、9.4（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：20

Rated insulation voltage Ui（V）：690

Rated operating current le（A）/AC-3：12（380/415V）、9（660/690V）

Rated operating current le（A）/AC-4：5（380/415V）、2（660/690V）

Control power AC-3(kW)：3(220/230V)、5.5（380/415V）、7.5（660/690V）

Operation frequency (times/h)：1200（AC-3）、300（AC-4）

Electrical life (10,000 times)：100（AC-3）、20（AC-4）

Mechanical life (times) ：1000

Coil Rated control power voltage US(V)：AC 24V、36V、110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：76（Pull-in）、9.4（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：32

Rated insulation voltage Ui（V）：690

Rated operating current le（A）/AC-3：18（380/415V）、12（660/690V）

Rated operating current le（A）/AC-4：7.7（380/415V）、3.8（660/690V）

Control power AC-3(kW)：4(220/230V)、7.5（380/415V）、10（660/690V）

Operation frequency (times/h)：1200（AC-3）、300（AC-4）

Electrical life (10,000 times)：100（AC-3）、20（AC-4）

Mechanical life (times) ：1000

Coil Rated control power voltage US(V)：AC 24V、36V、110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：76（Pull-in）、9.4（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：40

Rated insulation voltage Ui（V）：690

Rated operating current le（A）/AC-3：25（380/415V）、18（660/690V）

Rated operating current le（A）/AC-4：8.5（380/415V）、4.4（660/690V）

Control power AC-3(kW)：5.5(220/230V)、11（380/415V）、15（660/690V）

Operation frequency (times/h)：1200（AC-3）、150（AC-4）

Electrical life (10,000 times)：100（AC-3）、20（AC-4）

Mechanical life (times) ：1000

Coil Rated control power voltage US(V)：AC 24V、36V、110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：110（Pull-in）、11（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：50

Rated insulation voltage Ui（V）：690

Rated operating current le（A）/AC-3：32（380/415V）、27（660/690V）

Rated operating current le（A）/AC-4：12（380/415V）、7.5（660/690V）

Control power AC-3(kW)：7.5(220/230V)、15（380/415V）、18.5（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：80（AC-3）、20（AC-4）

Mechanical life (times) ：800

Coil Rated control power voltage US(V)：AC 24V、36V、110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：110（Pull-in）、11（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：60

Rated insulation voltage Ui（V）：690

Rated operating current le（A）/AC-3：40（380/415V）、34（660/690V）

Rated operating current le（A）/AC-4：18.5（380/415V）、9（660/690V）

Control power AC-3(kW)：11(220/230V)、18.5（380/415V）、30（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：80（AC-3）、15（AC-4）

Mechanical life (times) ：800

Coil Rated control power voltage US(V)：AC 24V、36V、110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：230（Pull-in）、32（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：80

Rated insulation voltage Ui（V）：690

Rated operating current le（A）/AC-3：50（380/415V）、39（660/690V）

Rated operating current le（A）/AC-4：24（380/415V）、12（660/690V）

Control power AC-3(kW)：15(220/230V)、22（380/415V）、33（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：60（AC-3）、15（AC-4）

Mechanical life (times) ：800

Coil Rated control power voltage US(V)：AC 24V、36V、110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：230（Pull-in）、32（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：80

Rated insulation voltage Ui（V）：690

Rated operating current le（A）/AC-3：65（380/415V）、42（660/690V）

Rated operating current le（A）/AC-4：28（380/415V）、14（660/690V）

Control power AC-3(kW)：18.5(220/230V)、30（380/415V）、37（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：60（AC-3）、15（AC-4）

Mechanical life (times) ：800

Coil Rated control power voltage US(V)：AC 24V、36V、110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：230（Pull-in）、32（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：125

Rated insulation voltage Ui（V）：690

Rated operating current le（A）/AC-3：80（380/415V）、49（660/690V）

Rated operating current le（A）/AC-4：37（380/415V）、17.3（660/690V）

Control power AC-3(kW)：22(220/230V)、37（380/415V）、45（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：60（AC-3）、10（AC-4）

Mechanical life (times) ：600

Coil Rated control power voltage US(V)：AC 24V、36V、110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：230（Pull-in）、32（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：125

Rated insulation voltage Ui（V）：690

Rated operating current le（A）/AC-3：95（380/415V）、49（660/690V）

Rated operating current le（A）/AC-4：44（380/415V）、21.3（660/690V）

Control power AC-3(kW)：26(220/230V)、46（380/415V）、56（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：60（AC-3）、10（AC-4）

Mechanical life (times) ：600

Coil Rated control power voltage US(V)：AC 24V、36V、110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：230（Pull-in）、32（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：200

Rated insulation voltage Ui（V）：1000

Rated operating current le（A）/AC-3：115（380/415V）、86（660/690V）

Rated operating current le（A）/AC-4：52（380/415V）、49（660/690V）

Control power AC-3(kW)：30(220/230V)、55（380/415V）、80（660/690V）

Operation frequency (times/h)：1200（AC-3）、300（AC-4）

Electrical life (10,000 times)：60（AC-3）、15（AC-4）

Mechanical life (times) ：1000

Coil Rated control power voltage US(V)：AC 110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：550（Pull-in）、45（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：250

Rated insulation voltage Ui（V）：1000

Rated operating current le（A）/AC-3：150（380/415V）、107（660/690V）

Rated operating current le（A）/AC-4：60（380/415V）、57（660/690V）

Control power AC-3(kW)：40(220/230V)、75（380/415V）、100（660/690V）

Operation frequency (times/h)：1200（AC-3）、300（AC-4）

Electrical life (10,000 times)：60（AC-3）、15（AC-4）

Mechanical life (times) ：1000

Coil Rated control power voltage US(V)：AC 110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：550（Pull-in）、45（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：275

Rated insulation voltage Ui（V）：1000

Rated operating current le（A）/AC-3：185（380/415V）、118（660/690V）

Rated operating current le（A）/AC-4：79（380/415V）、69（660/690V）

Control power AC-3(kW)：55(220/230V)、90（380/415V）、110（660/690V）

Operation frequency (times/h)：1200（AC-3）、300（AC-4）

Electrical life (10,000 times)：50（AC-3）、15（AC-4）

Mechanical life (times) ：1000

Coil Rated control power voltage US(V)：AC 110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：810（Pull-in）、55（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：315

Rated insulation voltage Ui（V）：1000

Rated operating current le（A）/AC-3：225（380/415V）、135（660/690V）

Rated operating current le（A）/AC-4：85（380/415V）、82（660/690V）

Control power AC-3(kW)：63(220/230V)、110（380/415V）、129（660/690V）

Operation frequency (times/h)：1200（AC-3）、150（AC-4）

Electrical life (10,000 times)：50（AC-3）、15（AC-4）

Mechanical life (times) ：1000

Coil Rated control power voltage US(V)：AC 110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：810（Pull-in）、55（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：350

Rated insulation voltage Ui（V）：1000

Rated operating current le（A）/AC-3：265（380/415V）、170（660/690V）

Rated operating current le（A）/AC-4：105（380/415V）、98（660/690V）

Control power AC-3(kW)：75(220/230V)、132（380/415V）、160（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：50（AC-3）、15（AC-4）

Mechanical life (times) ：800

Coil Rated control power voltage US(V)：AC 110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：1200（Pull-in）、85（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：400

Rated insulation voltage Ui（V）：1000

Rated operating current le（A）/AC-3：330（380/415V）、225（660/690V）

Rated operating current le（A）/AC-4：117（380/415V）、107（660/690V）

Control power AC-3(kW)：100(220/230V)、160（380/415V）、220（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：50（AC-3）、15（AC-4）

Mechanical life (times) ：800

Coil Rated control power voltage US(V)：AC 110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：600（Pull-in）、10（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：500

Rated insulation voltage Ui（V）：1000

Rated operating current le（A）/AC-3：400（380/415V）、305（660/690V）

Rated operating current le（A）/AC-4：138（380/415V）、135（660/690V）

Control power AC-3(kW)：110(220/230V)、200（380/415V）、280（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：30（AC-3）、8（AC-4）

Mechanical life (times) ：800

Coil Rated control power voltage US(V)：AC 110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：1000（Pull-in）、12（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：630

Rated insulation voltage Ui（V）：1000

Rated operating current le（A）/AC-3：500（380/415V）、355（660/690V）

Rated operating current le（A）/AC-4：147（380/415V）、145（660/690V）

Control power AC-3(kW)：147(220/230V)、250（380/415V）、335（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：30（AC-3）、8（AC-4）

Mechanical life (times) ：800

Coil Rated control power voltage US(V)：AC 110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：1050（Pull-in）、16（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：800

Rated insulation voltage Ui（V）：1000

Rated operating current le（A）/AC-3：630（380/415V）、460（660/690V）

Rated operating current le（A）/AC-4：188（380/415V）、170（660/690V）

Control power AC-3(kW)：200(220/230V)、335（380/415V）、450（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：20（AC-3）、5（AC-4）

Mechanical life (times) ：600

Coil Rated control power voltage US(V)：AC 110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：1500（Pull-in）、20（Holding）

Power Frequency（Hz）：50/60

Conventional thermal current lth（A）：800

Rated insulation voltage Ui（V）：1000

Rated operating current le（A）/AC-3：800（380/415V）、485（660/690V）

Rated operating current le（A）/AC-4：242（380/415V）、215（660/690V）

Control power AC-3(kW)：220(220/230V)、400（380/415V）、475（660/690V）

Operation frequency (times/h)：600（AC-3）、150（AC-4）

Electrical life (10,000 times)：15（AC-3）、3（AC-4）

Mechanical life (times) ：600

Coil Rated control power voltage US(V)：AC 110V、220V、380V

Coil Pull-in voltage （V)：AC 0.85~1.1Us

Coil Release Voltage（V)：AC 0.2~0.75Us

Coil power (VA))：1300（Pull-in）、15（Holding）

NYKC2-C Series Switching Capacitor AC Contactor

Rated operating current （A）380V：18

Controllable capacitor capacity（Kvar）：6.5(230V)/12(400V)

Rated insulation voltage ：690（V）

Surge control capacity：20In

Electrical life (10,000 times)：10

Operating characteristics：Pull-in（85%-110%）Us；Release（20%-75%）Us
Coil power (VA))：76（Pull-in）、9.4（Holding）

Contact control capacity ：AC-15 360VA DC-15 33W

Rated operating current （A）380V：25

Controllable capacitor capacity（Kvar）：8.5(230V)/16.7（400V)

Rated insulation voltage ：690（V）

Surge control capacity：20In

Electrical life (10,000 times)：10

Operating characteristics：Pull-in（85%-110%）Us；Release（20%-75%）Us
Coil power (VA))：110（Pull-in）、11（Holding）

Contact control capacity ：AC-15 360VA DC-15 33W

Rated operating current （A）380V：32

Controllable capacitor capacity（Kvar）：10(230V)/20(400V)

Rated insulation voltage ：690（V）

Surge control capacity：20In

Electrical life (10,000 times)：8

Operating characteristics：Pull-in（85%-110%）Us；Release（20%-75%）Us
Coil power (VA))：110（Pull-in）、11（Holding）

Contact control capacity ：AC-15 360VA DC-15 33W

Rated operating current （A）380V：40

Controllable capacitor capacity（Kvar）：12(230V)/21(400V)

Rated insulation voltage ：690（V）

Surge control capacity：20In

Electrical life (10,000 times)：8

Operating characteristics：Pull-in（85%-110%）Us；Release（20%-75%）Us

Coil power (VA))：230（Pull-in）、11（Holding）

Contact control capacity ：AC-15 360VA DC-15 33W

Rated operating current （A）380V：50

Controllable capacitor capacity（Kvar）：20(230V)/32(400V)

Rated insulation voltage ：690（V）

Surge control capacity：20In

Electrical life (10,000 times)：8

Operating characteristics：Pull-in（85%-110%）Us；Release（20%-75%）Us

Coil power (VA))：230（Pull-in）、32（Holding）

Contact control capacity ：AC-15 360VA DC-15 33W

Rated operating current （A）380V：65

Controllable capacitor capacity（Kvar）：21(230V)/38(400V)

Rated insulation voltage ：690（V）

Surge control capacity：20In

Electrical life (10,000 times)：6

Operating characteristics：Pull-in（85%-110%）Us；Release（20%-75%）Us

Coil power (VA))：230（Pull-in）、32（Holding）

Contact control capacity ：AC-15 360VA DC-15 33W

Rated operating current （A）380V：80

Controllable capacitor capacity（Kvar）：23(230V)/42(400V)

Rated insulation voltage ：690（V）

Surge control capacity：20In

Electrical life (10,000 times)：6

Operating characteristics：Pull-in（85%-110%）Us；Release（20%-75%）Us

Coil power (VA))：230（Pull-in）、32（Holding）

Contact control capacity ：AC-15 360VA DC-15 33W

Rated operating current （A）380V：95

Controllable capacitor capacity（Kvar）：29(230V)/50(400V)

Rated insulation voltage ：690（V）

Surge control capacity：20In

Electrical life (10,000 times)：6

Operating characteristics：Pull-in（85%-110%）Us；Release（20%-75%）Us

Coil power (VA))：230（Pull-in）、32（Holding）

Contact control capacity ：AC-15 360VA DC-15 33W

Rated operating current （A）380V：115

Controllable capacitor capacity（Kvar）：30(230V)/60(400V)

Rated insulation voltage ：690（V）

Surge control capacity：20In

Electrical life (10,000 times)：2

Operating characteristics：Pull-in（85%-110%）Us；Release（20%-75%）Us
Coil power (VA))：450（Pull-in）、22（Holding）

Contact control capacity ：AC-15 360VA DC-15 33W

Rated operating current （A）380V：150

Controllable capacitor capacity（Kvar）：40(230V)/80(400V)

Rated insulation voltage ：690（V）

Surge control capacity：20In

Electrical life (10,000 times)：2

Operating characteristics：Pull-in（85%-110%）Us；Release（20%-75%）Us
Coil power (VA))：450（Pull-in）、22（Holding）

Contact control capacity ：AC-15 360VA DC-15 33W

NYKC2-09N

Rated operating current （A）380V：9

Controllable three-phase squirrel cage motor power(kW)：2.2(230V)/4(400V)/5.5（690V）

NYKC2-12N

Rated operating current （A）380V：12

Controllable three-phase squirrel cage motor power(kW)：3(230V)/5.5(400V)/7.5（690V）

NYKC2-18N

Rated operating current （A）380V：18

Controllable three-phase squirrel cage motor power(kW)：4(230V)/7.5(400V)/10（690V）

NYKC2-25N

Rated operating current （A）380V：25

Controllable three-phase squirrel cage motor power(kW)：5.5(230V)/11(400V)/15（690V）

NYKC2-32N

Rated operating current （A）380V：32

Controllable three-phase squirrel cage motor power(kW)：7.5(230V)/15(400V)/18.5（690V）

NYKC2-40N

Rated operating current （A）380V：40

Controllable three-phase squirrel cage motor power(kW)：11(230V)/18.5(400V)/30（690V）

NYKC2-50N

Rated operating current （A）380V：50

Controllable three-phase squirrel cage motor power(kW)：15(230V)/22(400V)/33（690V）

NYKC2-65N

Rated operating current （A）380V：65

Controllable three-phase squirrel cage motor power(kW)：18.5(230V)/30(400V)/37（690V）

NYKC2-80N

Rated operating current （A）380V：80

Controllable three-phase squirrel cage motor power(kW)：22(230V)/37(400V)/45（690V）

NYKC2-95N

Rated operating current （A）380V：95

Controllable three-phase squirrel cage motor power(kW)：25(230V)/45(400V)/55（690V）

NYKC2J-16

Rated currentIn（A）/AC-7a：16

Rated operating voltage Ue（V）：250(1P、2P)/400V(3P、4P)

Number of main contacts：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

Control power AC-7a：3.5（230V)/6.5(400V)

NYKC2J-20

Rated currentIn（A）/AC-7a：20

Rated operating voltage Ue（V）：250(1P、2P)/400V(3P、4P)

Number of main contacts：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

Control power AC-7a:4.5（230V)/8(400V)

NYKC2J-25

Rated currentIn（A）/AC-7a：25

Rated operating voltage Ue（V）：250(1P、2P)/400V(3P、4P)

Number of main contacts：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

Control power AC-7a:5.5（230V)/10(400V)

NYKC2J-32

Rated currentIn（A）/AC-7a：32

Rated operating voltage Ue（V）：250(1P、2P)/400V(3P、4P)

Number of main contacts：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

Control power AC-7a:8（230V)/12(400V)

NYKC2J-40

Rated currentIn（A）/AC-7a：40

Rated operating voltage Ue（V）：250(1P、2P)/400V(3P、4P)

Number of main contacts：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

Control power AC-7a:9（230V)/16(400V)

NYKC2J-63

Rated currentIn（A）/AC-7a：63

Rated operating voltage Ue（V）：250(1P、2P)/400V(3P、4P)

Number of main contacts：10、01（1P)/11、20、02（2P)/30、03（3P）/22、31、40、04（4P）

Control power AC-7a:14（230V)/25(400V)

Selection table

Product code ：NYKC2: AC Contactor

Rated current：09A、12A、18A、25A、32A、40A、50A、65A、80A、95A、115A、150A、185A、225A、265A、330A、400A、500A、630A、800A

Auxiliary contact：10:1 opened 、11:1 opened and 1 closed、20:2 opened 、30:3 opened 、22: 2 opened and 2 closed、31:3 opened 1 closed、40:4 opened

Number of poles:3P:3 pole、4P:4 pole

Additional features:F4 (top-auxiliary contact)、F8(side-auxiliary contact）、Air delay contact、Interlocking mechanism、Coil surge suppression module

Note: ? NYKC2-09 to 95 contactors can be installed with up to 2 side-auxiliary contacts and 1 top-auxiliary contact
? NYKC2-115 to 800 contactors can be installed with up to 2 sets of top-auxiliary contacts
? LA2 and LA3 are air delay contacts (1 normally opened and 1 normally closed), LA2 is power-on delay and LA3 is power-off delay
? 4-pole main contacts are classified into two modes
? 40: four normally opened main contacts
? 08: two normally opened and two normally closed main contacts

Product code ：NYKC2: AC Contactor

Rated current：18A、25A、32A、40A、50A、65A、80A、95A、115A、150A

Auxiliary contact：10:1 opened 、11:1 opened and 1 closed、20:2 opened 、02:2 closed、21:2 opened 1 closed、12:1 opened 2 closed

Application series：C:Switching capacitor

Number of poles：3P:3 pole

Additional features：F8(side-auxiliary contact）

Note: ? Switching capacitor contactors can be installed with up to 2 F8 side-auxiliary contacts

Product code ：NYKC2: AC Contactor

Rated current：09A、12A、18A、25A、32A、40A、50A、65A、80A、95A

Auxiliary contact：10:1 opened 、01:1 closed、11:1 opened and 1 closed

Number of poles：3P:omissible 、4P:40

Application series：N: Reversible

Additional features：F4 (top-auxiliary contact)、F8(side-auxiliary contact）、Air delay contact、Coil surge suppression module

Note: ? LA2 and LA3 are air delay contacts (1 normally opened and 1 normally closed), LA2 is power-on delay and LA3 is power-off delay
? Reversible contactors can be installed with up to 2 side-auxiliary contacts (one on each side) and 2 top-auxiliary contacts (one for each contactor)

Product code ：NYKC2: AC Contactor

Use category： Household AC contactor

Rated current：16A、20A、25A、32A、40A、63A

Auxiliary contact：10:1 normally opened 、01:1 normally closed、11:1 normally opened 1 normally closed、20:2 normally opened 、02:2 normally closed、30: 3 normally opened 、03: 3 normally closed、22:2 normally opened 2 normally closed、31: 3 normally opened 1 normally closed、40:4 normally opened 、04:4 normally closed

Number of poles：1P、2P、3P、4P

Note: ? The specification of NYKC2J-16/31 is 4P, and the main contact is 3 normally opended and 1 normally closed

<s id="jsy6t"></s>

<s id="jsy6t"><nobr id="jsy6t"></nobr></s>

<ol id="jsy6t"></ol>
