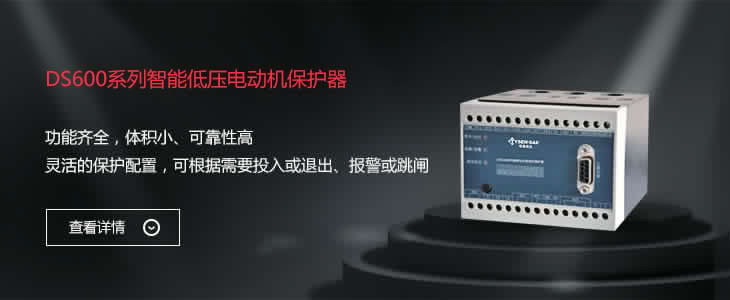

產品概述
本產品是我公司生產的新一代智能電動機保護控制器。產品與接觸器、軟起動器、塑殼斷路器配合為低壓交流電動機回路提供了一套控制、保護、監測和總線通訊于一體的專業化解決方案。取代了熱繼電器、熱保護器、漏電保護器、欠電壓保護器等多種保護器，取消了時間繼電器、中間繼電器、輔助繼電、電流互感器、儀表、控制和選擇開關、指示燈、可編程控制器、變送器多種附加元件，是智能化MCC的理想選擇。適用于交流50Hz，額定工作電壓AC380V/660V，額定電流800A以下的交流異步電動機。實現對上述類型電機的全方位的保護，并完成對電機運行的參數測量、操作控制、記錄管理和遠程通訊等功能。
產品特點
- 符合國家新標準JB/T10736-2007 低壓電動機保護器“tE時間保護”符合有關增安型防爆電動機過載保護的國家標準（GB3836.3-2000）。
- 集保護、測量、控制、通訊功能于一體。
- 靈活的保護配置，可根據需要投入或退出、報警或跳閘。
- 體積小巧，MNS 1/4抽屜柜可安然容下。
- 高可靠性，專業的工業模塊化設計，采用工業級性能微處理器。
- 精準的保護，直接采樣三相交流電流、電壓，通過可靠的數學模型精準保護控制。
- 全中文界面，維護方便。
- 故障記憶功能，可記錄8次故障參數。
主要技術參數
| 性能 | 參數 | |
|---|---|---|
| 主 回 路 | 額定工作電流（In） | 2A、5A、10A、25A、100A（內置電流互感器）、250A、500A、800A（外置電流互感器） |
| 額定工作電壓（Ue） | AC380/660V 50Hz | |
| 額定絕緣電壓（Ui） | 690V | |
| 絕緣強度 | 工頻耐壓2kV，50Hz，1min；沖擊耐壓5kV，1.2/50Us | |
| 測量精度 | 電流 | 10% In ～120% In 精度:±1% |
| 120% In ～800% In 精度:±1% | ||
| 接地電流 | 10% Ir1 ～100% Ir1 精度:±1% | |
| 漏電電流 | 10% Ir1 ～100% Ir1 精度:±1% | |
| 電壓 | 50%Ue～150%Ue 精度:±0.5% | |
| 頻率 | 45Hz～65Hz 精度:±0.05Hz | |
| 功率因數 | -1～1 精度:±1% | |
| 功率 | 0～1000kW 精度:±5% | |
| 電能 | 0～65535kWh 精度:±5% | |
| 外圍接口 | 輸出節點 | 5DO，功能可編程 |
| 額定負載容量：阻性負載AC250V/6A；DC30V/6A，感性負載AC250V/2A；DC30V/2A | ||
| 開關量輸入 | 8DI，功能可編程，內置24V電源，光耦隔離 | |
| 模擬量輸出 | 一路4mA~20mA信號輸出（可選） | |
| 輔助電源 | 額定工作電壓 | AC 85V-265V/DC 100V-280V |
| 功耗 | 7VA/7W | |
| 通 訊 | RS485接口 | 異步半雙工，N，8，1，隔離 |
| 波特率 | 1200bps ～38400bps | |
| 通訊協議 | MODBUS-RTU | |
| 功能 | 讀出、寫入設置參數， 測量實時值讀取 | |
| 適用環境 | 防護等級 | IP30 |
| 安裝類別 | III | |
| 海拔不高于 | 2000m | |
| 工作溫度 | -20℃ ～ 60℃ | |
| 存儲溫度 | -40℃ ～ 85℃ | |
| 相對濕度 | 5% ～95%不凝露 | |
