適用范圍

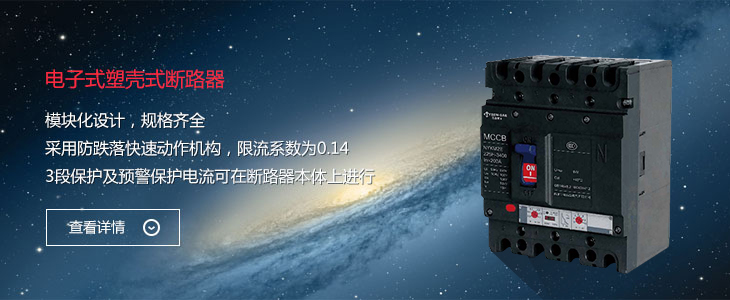

- NYKM2E 系列電子式塑殼斷路器（以下簡稱斷路器），其額定絕緣電壓為 800V，適用于交流 50Hz，額定工作電壓至 400V，額定電流至 800A 的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限、短路瞬時和欠電壓保護功能，能保護線路和電源設備不受損壞。
- 斷路器按照其額定極限短路分?jǐn)嗄芰Γ↖cu）的高低，分為 M 型（較高分?jǐn)嘈停?、H 型（高分?jǐn)嘈停┒?lèi)。該斷路器具有體積小、分?jǐn)喔?、飛弧短抗振動等特點。
- 斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。
- 斷路器不可倒進線，即只能 1、3、5 接電源線，2、4、6 接負載線。
- 斷路器適用于隔離，符號表示為“
” 。
產品特點
- 選擇性配合：NYKM2E 電子式塑殼斷路器具有三段保護功能，使用類別為 B 的斷路器與連接在同一電路中的其他短路保護裝置在短路條件下具有選擇性配合；
- 具有三段保護動作電流、動作時間選擇：用戶可根據負載電流要求對脫扣器進行設置調整；
- 自供電：電子式脫扣器由斷路器自身提供能量，電流信號及脫扣器工作電源來自安裝于斷路器內的電流互感器；
- 具有“預報警”指示：當流過斷路器的實際運行電流達到或超過預報警動作電流 Ir0 時，斷路器面蓋上的“預報警”發光二極管指示為黃色；
- 具有過載指示：當負載電流超出過載長延時動作電流時，斷路器面蓋上的發光二極管指示為紅色；
- 大電流瞬時脫扣功能：當斷路器閉合時或在運行時，遇短路大電流（≥20Inm)，斷路器由電磁脫扣機構直接脫扣；
主要規格及技術參數
| 型號 | NYKM2E-100 | NYKM2E-225 | |||
|---|---|---|---|---|---|
| 分?jǐn)嗄芰?jí)別 | M | H | M | H | |
| 額定電流 | 16、20、25、32、36、45、50、55、60、63、70、75、80、85、90、95、100 | 100、125、140、160、180、200、225 | |||
| 極數 | 3P，4P | 3P，4P | |||
| 額定絕緣電壓 | AC800V | AC800V | |||
| 額定工作電壓 | AC400V | AC400V | |||
| 額定極限短路分?jǐn)嗄芰Γ↖cu）（kA） | AC400V | 50 | 85 | 65 | 85 |
| 額定運行短路分?jǐn)嗄芰Γ↖cu）（kA） | AC690V | 35 | 50 | 35 | 50 |
| 額定短時耐受電流（Icu）（kA/1s） | AC400V | 2 | 3 | ||
| 操作循環次數 | 通電 ON | 8000 | |||
| 不通電 OFF | 20000 | ||||
| 附件 | 欠電壓脫扣器 | √ | √ | ||
| 分勵脫扣器 | √ | √ | |||
| 輔助觸頭 | √ | √ | |||
| 報警觸頭 | √ | √ | |||
| 電動操作機構 | √ | √ | |||
| 轉動手柄操作機構 | √ | √ | |||
| 接線端子 | √ | √ | |||
| 安裝和接線方式 | 板前 | √ | √ | ||
| 板后 | √ | √ | |||
| 插入式 | √ | √ | |||
| 抽出式 | — | — | |||
| NYKM2E-400 | NYKM2E-800 | ||||
|---|---|---|---|---|---|
| M | H | M | H | ||
| 200、225、250、280、315、350、400 | 630、640、660、680、700、 720、740、760、780、800 |
||||
| 3P，4P | 3P，4P | ||||
| AC800V | AC800V | ||||
| AC400V | AC400V | ||||
| 65 | 100 | 65 | 100 | ||
| 42 | 65 | 42 | 65 | ||
| 5 | 10 | ||||
| 7500 | |||||
| 10000 | |||||
| √ | √ | ||||
| √ | √ | ||||
| √ | √ | ||||
| √ | √ | ||||
| √ | √ | ||||
| √ | √ | ||||
| √ | √ | ||||
| √ | √ | ||||
| √ | √ | ||||
| √ | √ | ||||
| √ | √ | ||||
