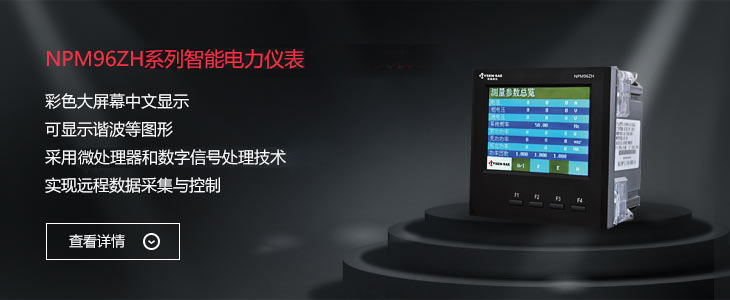

產品概述
NPM96ZH儀表采用新的微處理器和數字信號處理技術設計而成，320*240彩色大屏幕中文顯示，可全面測量各種電力參數，并可通過與其他電氣元件配合，實現對一次回路保護以及實現遠程數據采集與控制。根據需要通過RS-485通訊接口使用MODBUS-RTU通訊協議，組成后臺網絡監控系統。主要應用于中低壓配電系統、工業機器設備、智能開關盤柜、能源管理系統、工廠自動化系統、智能建筑等場合。
產品特點
- 采用320*240彩色大屏幕中文顯示，使用戶查看和設置數據輕松便捷。
- 可直觀的查看電流電壓諧波總量、電流電壓奇次偶次諧波總量、電流電壓不平衡率。
- 按鍵功能界面導航使操作更方便，實現了類似手機導航按鈕的功能，使儀表智能化。
- 多級設置界面，用戶可直接選擇關心的項目進行設置，設置便捷。
- 儀表采用的是滑動窗需量，可以測量有功需量、無功需量和視在功率需量。
- 查看系統時間，以及查看儀表通電后到目前為止的運行時間，根據時間可以判斷之前是否發生過斷電現象。
- 可直觀查看三相電流/電壓2~31次諧波柱狀圖。
- 可查看近20次SOE記錄（開關量動作狀態及發生時間）。
- 實現遠程數據采集與控制。

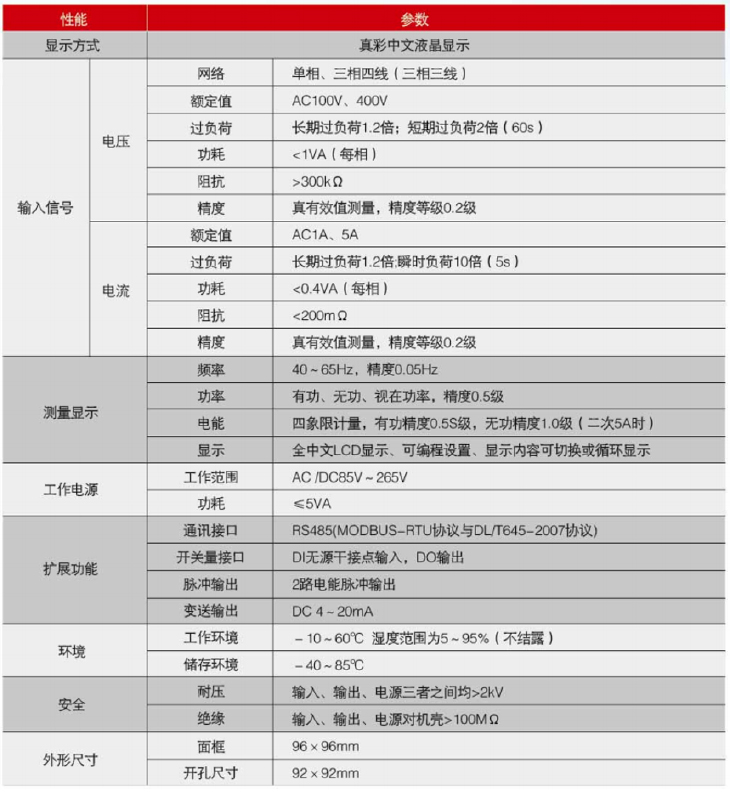

主要技術參數
| 性能 | 參數 | ||
|---|---|---|---|
| 顯示方式 | 真彩中文液晶顯示 | ||
| 輸入信號 | 電壓 | 網絡 | 單相、三相四線（三相三線） |
| 額定值 | AC100V、400V | ||
| 過負荷 | 長期過負荷1.2倍；短期過負荷2倍（60s） | ||
| 功耗 | <1VA（每相） | ||
| 阻抗 | >300kΩ | ||
| 精度 | 真有效值測量，精度等級0.2級 | ||
| 電流 | 額定值 | AC1A、5A | |
| 過負荷 | 長期過負荷1.2倍；瞬時負荷10倍（5s） | ||
| 功耗 | <0.4VA（每相） | ||
| 阻抗 | <200mΩ | ||
| 精度 | 真有效值測量，精度等級0.2級 | ||
| 測量顯示 | 頻率 | 40～65Hz，精度0.05Hz | |
| 功率 | 有功、無功、視在功率，精度0.5級 | ||
| 電能 | 四象限計量，有功精度0.5級，無功精度1.0級 | ||
| 顯示 | 全中文LCD顯示、可編程設置、顯示內容可切換或循環顯示 | ||
| 工作電源 | 工作范圍 | AC 85V～265V / DC 90V～300V | |
| 功耗 | ≤5VA | ||
| 擴展功能 | 通訊接口 | RS485（拓展雙485需向廠商協商）、MODBUS-RTU協議 | |
| 開關量接口 | DI無源干接點輸入，DO輸出(DO可設置越限報警輸出) | ||
| 脈沖輸出 | 2路電能脈沖輸出，脈沖常數可設置 | ||
| 變送輸出 | DC 4 mA～20mA 0.5級 | ||
| 環 境 | 工作環境 | －10℃～60℃ 濕度范圍為5～95%（不凝露） | |
| 儲存環境 | －40℃～85℃ | ||
| 安 全 | 耐壓 | 輸入、輸出、電源三者之間均>2kV | |
| 絕緣 | 輸入、輸出、電源對機殼>100MΩ | ||
| 外形尺寸 | 面框尺寸 | 96×96mm，72×72mm | |
| 開孔尺寸 | 92×92mm，68×68mm | ||
